Устройство привязки инструмента по оси Z индикаторное

Устройства используются для привязки по вертикальной оси.

Циферблатный индикатор служит для измерения расстояние от режущего инструмента до поверхности стола станка.

28050,00 руб.
(с НДС)
002101000
1 шт.
+

Технические характеристики

Бренд:
TSCHORN | Германия

Описание

Устройство привязки инструмента по оси Z

Удобно: без пробного резания!

Быстрое и надежное изменение длины инструмента с высокой точностью не допускает повреждение рабочей кромки сверла, фрезы или резца.

Возможно закрепление прибора на магнитном основании, что дает возможностьпроизводить измерения в ручном режиме на ФОЦ и токарных станках.

Привязка инструмента - залог успеха.

При правильной привязке обеспечивается

  • Точность обработки детали
  • Безаварийная работа станка

Индикатор настройки высоты

Устройства используются для привязки как по вертикальной оси, так и по горизонтальной, при использовании магнитного основания.

Циферблатный индикатор служит для измерения расстояние от режущего инструмента до поверхности стола станка.

Датчики для установки инструментов, таких как фреза, на нуль и для определения точки начала отсчета машинного шпинделя

Принцип работы устройства для настройки по оси Z

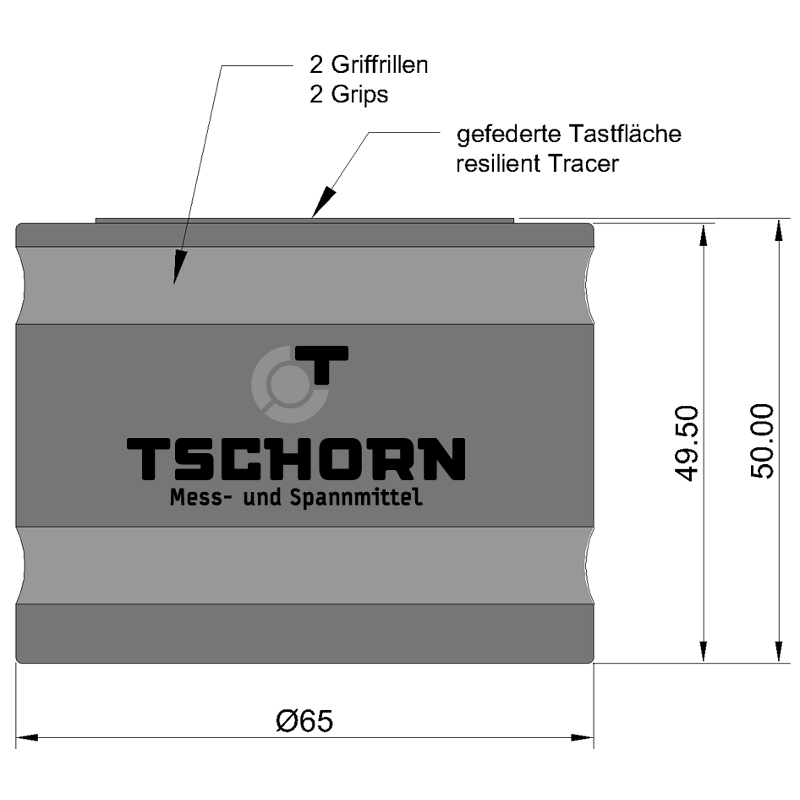

Пружинную клавишную поверхность и опорные поверхности прибора устанавливают на одинаковую высоту и индикатор устанавливают на “-50”. Прибор устанавливается на изделие, а инструмент на клавишу прибора до тех пор, пока индикатор не покажет “0”. Инструмент находится на расстоянии 50 мм (±0,01 мм) над обрабатываемым изделием.

Механическое устройство для предварительной настройки длины инструмента

Oпределяет положение поверхности обрабатываемой детали или длины инструмента в направлении оси -z на фрезерных или токарных станках.

Функционирование

  • Устройство для предварительной настройки длины инструмента расположите на обрабатываемой детали.
  • Аккуратно подведите шпиндель станка к датчику, пока циферблатный индикатор не покажет „0“.
  • Заданный размер 50 мм до обрабатываемой детали был достигнут.
  • Диапазон предохранительной пружины 0,5мм

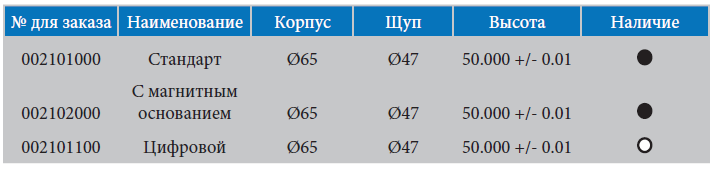

Тип

Также доступна версия устройства для предварительной настройки длины инструмента со встроенными магнитами

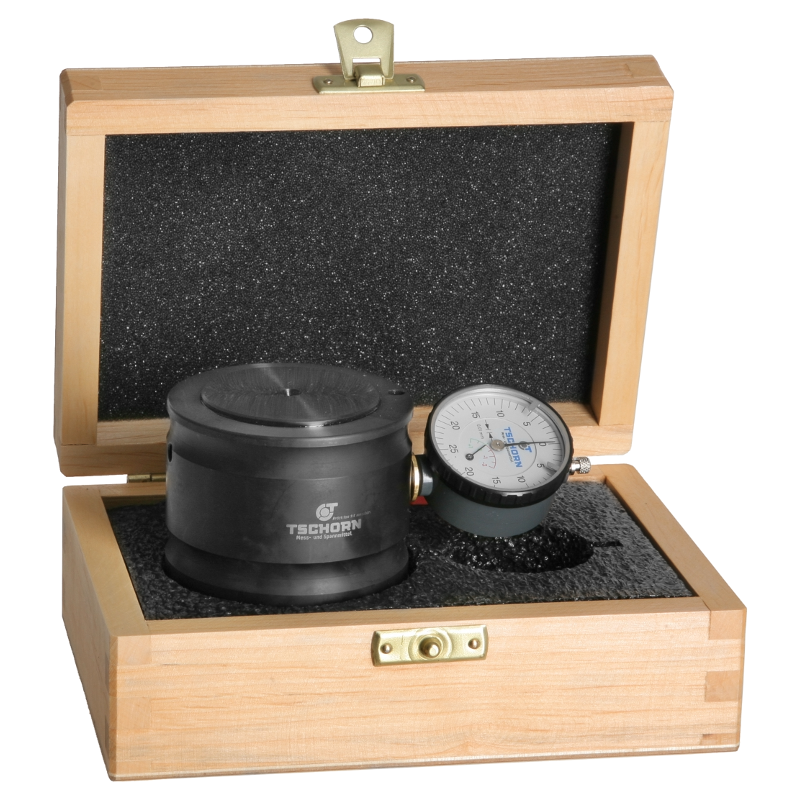

В поставку включены

Устройство для предварительной настройки длины инструминструмента в деревянном чемодане с серийным номером и актом испытаний.
