Патрон для концевых фрез BT40-Weldon20-63 DB-S-BT40W2063 серия STANDARD Debever Machining Solutions

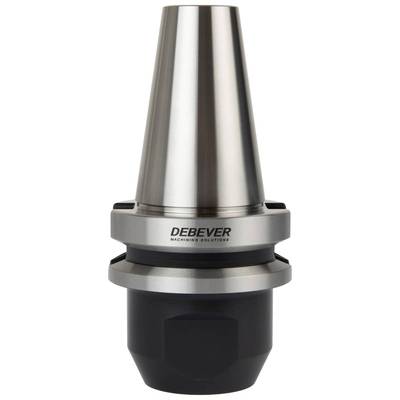

Патрон для концевых фрез BT40-Weldon20-63

AIR-DB-S-BT40W2063 серия STANDARD Debever Machining Solutions

Предназначен для установки и надёжного закрепления концевых фрез с хвостовиком по системе Weldon на шпинделях с конусом BT40.

Назначение
Держатель предназначен для механической фиксации концевых фрез с боковым фиксирующим штифтом (Weldon) в металлообрабатывающих станках (фрезерных центрах, ЧПУ) с хвостовиком шпинделя BT40. Обеспечивает надёжную боковую стабилизацию инструмента при тяжёлых резах и прерывистых режимах обработки.

Основные характеристики
Система хвостовика: BT40 (по стандарту DIN/ISO для инструментальных конусов).
Тип фиксации фрезы: Weldon. В наименовании weldon20 — фиксирующая плоскость/ширина 20 мм.
Рабочая длина хвостовика фрезы: 63 мм.

Материалы и термообработка
Корпус держателя — инструментальная легированная сталь высокого класса (например 42CrMo или аналог), термообработанная для обеспечения прочности и износостойкости.
Поверхность — шлифование и, при необходимости, защитное покрытие (нитридирование/фосфатирование/пассивация) для повышения коррозионной стойкости и снижения трения.
Винты и крепёжные элементы — сталь класса 8.8/10.9; при необходимости — с покровным покрытием.

Технические параметры / эксплуатационные допуски

Предельные обороты (макс. rpm): обычно до 12 000–15 000 об/мин для неотбалансированных исполнений; при балансировке — выше (уточнять по исполнению и массе инструмента).
Допуск соосности (радиальное биение): ≤ 0.01 мм (10 мкм) при проверке на торце инструмента — типичное значение для качественных держателей; фактическое — по сертификату.
Класс балансировки: G2.5 при 12 000 об/мин (рекомендуемый); при необходимости возможна балансировка под более высокие обороты.
Максимальная боковая нагрузка: зависит от диаметра фрезы и режима резания — рассчитывается по режимам резания станка и характеристикам фрезы.
Рекомендуемый момент затяжки/фиксации: значение для фиксирующих винтов/болтов указывается производителем.
Рабочая температура: стандартная зона применения станков; избегать длительного нагрева свыше 200 °C.

Совместимость
Совместим с инструментами, имеющими хвостовик Weldon с шириной плоскости 20 мм и подходящей длиной, и со шпинделями, оснащёнными конусом BT40.
Рекомендуется проверять: диаметр хвостовика фрезы, положение и диаметр фиксирующего штифта Weldon.

Установка и эксплуатация
Очистить конус держателя и конус шпинделя от стружки и загрязнений.
Вставить держатель в шпиндель BT40 и зафиксировать согласно процедуре вашего станка (клиновая фиксация/втягивание).
Установить фрезу в держатель, совместив плоскость Weldon с фиксирующим винтом/штифтом держателя.
Затянуть фиксирующий винт до рекомендуемого момента (см. паспорт держателя).
После установки выполнить проверку радиального биения и при необходимости провести балансировку перед высокооборотными режимами.
Проводить регулярную проверку состояния плоскости Weldon и винтов фиксации; при износе — заменить держатель или фрезу.

Обслуживание и безопасность
Регулярно проверять чистоту и целостность удерживающих поверхностей и винтов.
Не использовать держатель с видимыми трещинами, деформациями или сильным износом.
При заменах и регулировках использовать ключи и инструменты рекомендованного размера.

Соблюдать параметры режущих режимов и не превышать допустимые обороты и нагрузки.
