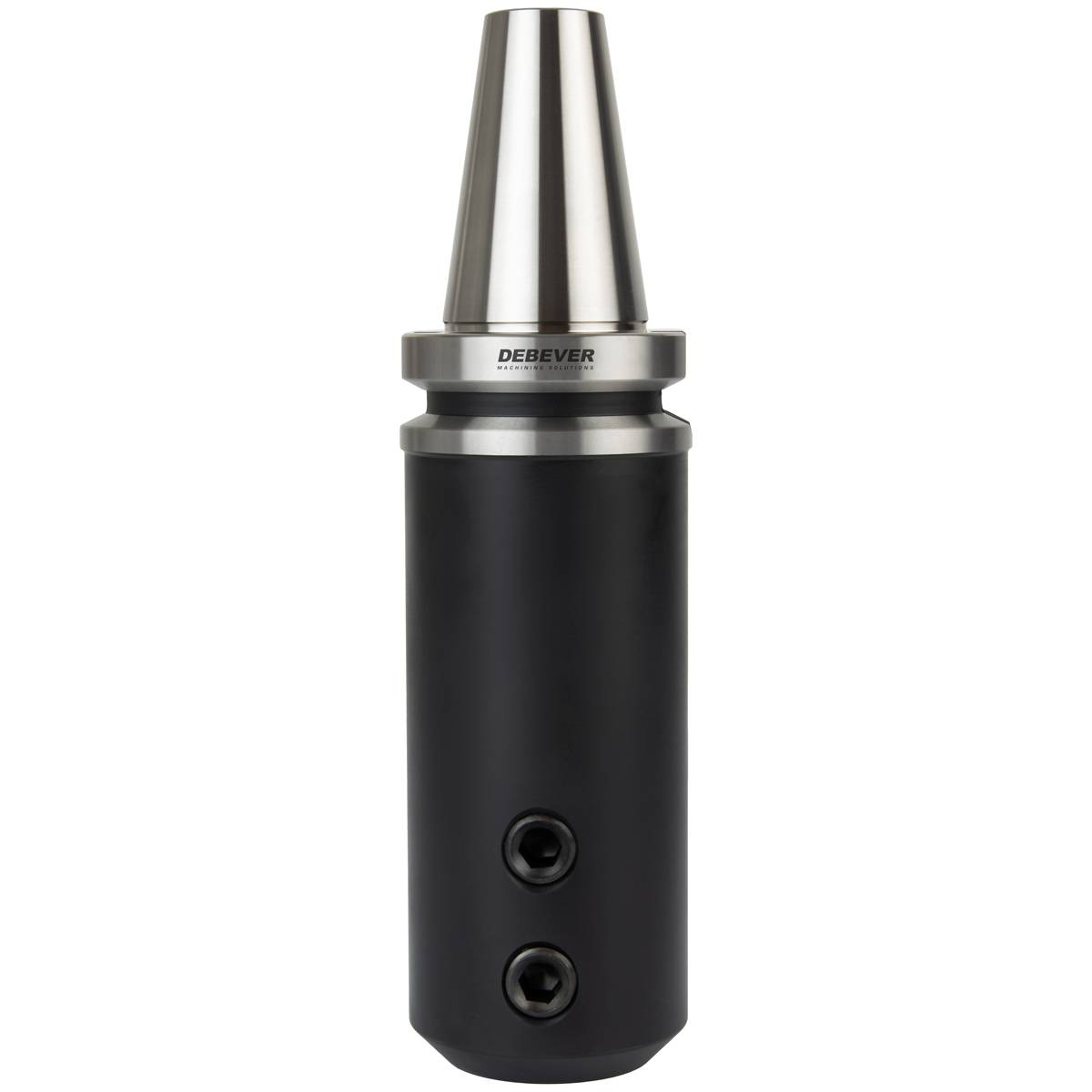

Оправка для концевых фрез BT40-Weldon32-160

AIR-DB-S-BT40W32160 Debever Machining Solutions, серия Standard

Назначение

Держатель предназначен для механической фиксации концевых фрез с боковым фиксирующим штифтом (Weldon) в металлообрабатывающих станках (фрезерных центрах, ЧПУ) с хвостовиком шпинделя BT40. Обеспечивает надёжную боковую стабилизацию инструмента при тяжёлых резах и прерывистых режимах обработки.

Основные характеристики

Система хвостовика: BT40 (по стандарту DIN/ISO для инструментальных конусов). Тип фиксации фрезы: Weldon. В наименовании weldon32 — фиксирующая плоскость/ширина 32 мм. Рабочая длина хвостовика фрезы: 160 мм.

Материалы и термообработка

Корпус держателя — инструментальная легированная сталь высокого класса (например 42CrMo или аналог), термообработанная для обеспечения прочности и износостойкости. Поверхность — шлифование и, при необходимости, защитное покрытие (нитридирование/фосфатирование/пассивация) для повышения коррозионной стойкости и снижения трения. Винты и крепёжные элементы — сталь класса 8.8/10.9; при необходимости — с покровным покрытием.

Технические параметры / эксплуатационные допуски

Предельные обороты (макс. rpm): обычно до 12 000–15 000 об/мин для неотбалансированных исполнений; при балансировке — выше (уточнять по исполнению и массе инструмента). Допуск соосности (радиальное биение): ≤ 0.01 мм (10 мкм) при проверке на торце инструмента — типичное значение для качественных держателей; фактическое — по сертификату. Класс балансировки: G2.5 при 12 000 об/мин (рекомендуемый); при необходимости возможна балансировка под более высокие обороты. Максимальная боковая нагрузка: зависит от диаметра фрезы и режима резания — рассчитывается по режимам резания станка и характеристикам фрезы. Рекомендуемый момент затяжки/фиксации: значение для фиксирующих винтов/болтов указывается производителем. Рабочая температура: стандартная зона применения станков; избегать длительного нагрева свыше 200 °C.

Совместимость

Совместим с инструментами, имеющими хвостовик Weldon с шириной плоскости 32 мм и подходящей длиной, и со шпинделями, оснащёнными конусом BT40. Рекомендуется проверять: диаметр хвостовика фрезы, положение и диаметр фиксирующего штифта Weldon.

Установка и эксплуатация

Очистить конус держателя и конус шпинделя от стружки и загрязнений. Вставить держатель в шпиндель BT40 и зафиксировать согласно процедуре вашего станка (клиновая фиксация/втягивание). Установить фрезу в держатель, совместив плоскость Weldon с фиксирующим винтом/штифтом держателя. Затянуть фиксирующий винт до рекомендуемого момента (см. паспорт держателя). После установки выполнить проверку радиального биения и при необходимости провести балансировку перед высокооборотными режимами. Проводить регулярную проверку состояния плоскости Weldon и винтов фиксации; при износе — заменить держатель или фрезу.

Обслуживание и безопасность

Регулярно проверять чистоту и целостность удерживающих поверхностей и винтов. Не использовать держатель с видимыми трещинами, деформациями или сильным износом. При заменах и регулировках использовать ключи и инструменты рекомендованного размера.

Соблюдать параметры режущих режимов и не превышать допустимые обороты и нагрузки.
