AT0556079102301 ATM | Гидрозажимной патрон HSK-A63-HC20S-080, Ø20 мм, L80 мм, G2.5

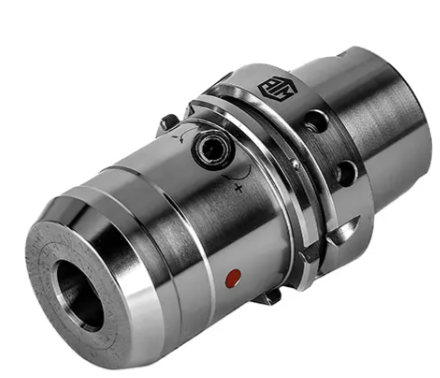

AT0556079102301 ATM HSK-A63-HC20S-080 — гидрозажимной патрон с хвостовиком HSK-A63 для цилиндрического хвостовика инструмента Ø20 мм. Длина исполнения — 80 мм. В обозначении указан класс балансировки G2.5.

Основные параметры

• Производитель — ATM.
• Артикул — AT0556079102301.
• Модель — HSK-A63-HC20S-080.
• Присоединение к станку — HSK-A63.
• Номинальная посадка инструмента — Ø20 мм.
• Длина — 80 мм.
• Тип зажима — гидропластовый.
• Класс балансировки по обозначению — G2.5.

Исполнение HC20S-080 сочетает посадку Ø20 мм и длину 80 мм. Его выбирают, когда доступ к детали позволяет применить короткую сборку. Букву S сохраняют в обозначении модели, не заменяя её неподтверждёнными конструктивными характеристиками.

Применение

Патрон используют для совместимого инструмента с цилиндрической зажимаемой частью при фрезеровании, сверлении и других предусмотренных инструментом операциях. На токарно-фрезерном оборудовании применение возможно в инструментальном узле с подходящим интерфейсом HSK-A63 и штатным механизмом удержания.

Диаметр посадки относится к хвостовику, а не к режущей части фрезы или сверла. Возможность использования переходной втулки проверяют по конкретному исполнению патрона: обычная цанга ER не является заменой такой втулке. Режущий инструмент и переходные принадлежности подбирают отдельно.

Установка инструмента

Перед зажимом очищают посадочное отверстие и хвостовик, проверяют их состояние и соответствие требованиям патрона. Инструмент вводят на предусмотренную глубину. Недостаточная длина зажима или неподходящая геометрия хвостовика не компенсируются увеличением усилия на зажимном механизме.

Порядок затяжки и момент принимают по документации изготовителя, используя соответствующий ключ. Нельзя приводить зажим в действие без установленного инструмента или предусмотренной втулки, если такой режим не разрешён изготовителем. После монтажа проверяют удержание и фактическое биение всей сборки.

Рабочие условия

Класс G2.5 не определяет предельную частоту вращения без дополнительных условий. Рабочие обороты выбирают по ограничениям патрона, инструмента и станка. Вылет ограничивают необходимым доступом к зоне резания, а режимы согласуют с жёсткостью наладки.

Возможность внутренней подачи СОЖ, допустимые давление и температура зависят от исполнения. Перед запуском проверяют совместимость каналов и принадлежностей. При утечке, нестабильном зажиме или повреждении патрона работу прекращают и выполняют диагностику по регламенту изготовителя.
