04701 MTB2×ER25-55 SYIC | Цанговый патрон ER25, Морзе №2, резьба M10×1,5

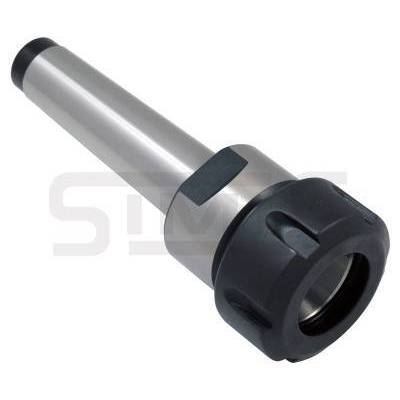

04701 MTB2×ER25-55 SYIC — цанговый патрон ER25 с конусом Морзе №2. В резьбовой части хвостовика предусмотрено соединение M10×1,5. Модель предназначена для закрепления инструмента с цилиндрической посадочной частью через сменные цанги ER25.

Параметры для подбора

• Производитель — SYIC.
• Код — 04701.
• Модель — MTB2×ER25-55.
• Станочный конус — Морзе №2, MT2.
• Крепёжная резьба — M10×1,5.
• Типоразмер цанг — ER25.

Совместимость проверяют одновременно по номеру конуса и крепёжной резьбе. Перед установкой сопоставляют длину и ход станочного крепления с конструкцией хвостовика. Цангу выбирают по фактическому диаметру инструмента, соблюдая её рабочий диапазон зажима. Размерное исполнение «55» сохраняют в обозначении модели; установочные размеры сверяют с чертежом.

Применение на станках

На фрезерном оборудовании патрон применяют в подходящем шпинделе с конусом Морзе №2 и системой осевого удержания, совместимой с резьбой M10×1,5. При фрезеровании проверяют защиту оправки от выхода из конуса, удержание инструмента в цанге и жёсткость всей сборки.

На токарном станке возможны сверление, развёртывание и другие осевые операции в совместимом узле. Для установки в пиноль дополнительно проверяют глубину гнезда, заднюю часть хвостовика и способ извлечения. Вылет инструмента выбирают по глубине обработки и доступному пространству, не увеличивая его без необходимости.

Комплектация и сборка

Гайка и винт для резьбовой части хвостовика MTB входят в комплект. Цанги ER25, ключ и режущий инструмент приобретаются отдельно. Комплектный винт не заменяет штатную систему удержания оправки на конкретном станке.

Перед монтажом очищают конус Морзе и принимающее гнездо, затем проверяют плотность посадки и фиксацию. Цангу предварительно устанавливают в гайку, вводят инструмент на достаточную глубину и затягивают узел подходящим ключом. Зажим выполняют по цилиндрической части без захвата канавок. После сборки контролируют фактическое биение и отсутствие помех около детали.
