EROWA ITS
EROWA ITS — это не просто отдельный инструмент или приспособление, а комплексная модульная система для автоматизации и стандартизации процессов закрепления и позиционирования заготовок на станках с ЧПУ (фрезерных, электроэрозионных, токарных, шлифовальных и измерительных). Название расшифровывается как Erowa Tooling System (Инструментальная система Erowa).
Главная концепция Erowa ITS — создание **единой технологической среды** ("нулевой точки") на всем протяжении производственного цикла детали:
1. Проектирование (CAD)
2. Производство (ЧПУ станки)
3. Контроль (КИМ)
4. Сборка
Вместо того чтобы каждый раз перенастраивать и выверять положение детали на каждом новом станке, заготовка один раз закрепляется на специальном базовом элементе (палете), который затем может быть быстро, точно и без дополнительных настроек установлен на любой станок, оснащенный системой Erowa.
Система состоит из двух основных частей:
1. Базовая опора (Base / Стойка)
Это часть, которая постоянно закреплена на оборудовании: на столе станка, в патроне, на столе координатно-измерительной машины (КИМ). Она представляет собой точное приспособление с зажимным механизмом (чаще всего пневматическим) и системой фиксации.
2. Паллета (Pallet / Основание)
Это часть, которая постоянно закреплена на заготовке или оснастке. На паллету монтируется заготовка (например, с помощью прихватов или в специальной оснастке). Паллета имеет стандартизированный хвостовик (так называемый "балансировочный элемент" или "шар"), который с высочайшей точностью фиксируется в базовой опоре.
Оператор или робот устанавливает паллету с заготовкой в базовую опору на станке. Зажим происходит автоматически (пневматика/гидравлика). После обработки паллета извлекается и так же быстро устанавливается на следующий станок или на КИМ для контроля.
Основные принципы и преимущества
1. Принцип "Нулевой точки" (Zero Point)
Это cornerstone (краеугольный камень) системы. Паллета и базовая опора имеют точно известные и неизменные геометрические параметры. Это означает, что система координат детали (ноль детали) жёстко привязана к геометрии паллеты. При переносе с станка на станок координатная система детали **не меняется**, что исключает ошибки базирования.
2. Высочайшая точность повторяемости
Система обеспечивает повторяемость позиционирования в пределах 2-5 мкм (0.002 - 0.005 мм). Это означает, что сняв и установив паллету обратно, вы гарантированно попадёте в ту же точку с такой точностью.
3. Максимальная автоматизация
Система идеально подходит для роботизированного производства (FMS — гибкие производственные системы). Робот может брать стандартизированные паллеты из стеллажного накопителя и устанавливать их на любой станок в цеху без участия оператора.
4. Сокращение вспомогательного времени
Исключаются долгие процессы закрепления, выверения и поиска нуля детали на каждом станке. Время переналадки сокращается с часов до минут и даже секунд.
5. Гибкость и модульность
Система предлагает компоненты разных размеров и грузоподъёмности (от небольших паллет для прецизионных деталей до крупных, способных нести тонны веса). Это позволяет использовать её как в инструментальном производстве, так и в крупносерийном машиностроении.
Типовые сценарии применения
1. Обработка с нескольких сторон: Установили заготовку на паллету, обработали одну сторону, перевернули паллету (или установили в другую базовую опору под углом), обработали вторую сторону без потери точности позиционирования.
2. Переход "Станок -> КИМ -> Станок": Деталь обработали на фрезерном станке, сняли паллету и сразу поставили на КИМ для контроля. КИМ уже "знает" нулевую точку детали. Обнаружили неточность — вернули паллету обратно на станок и провели доводку без долгой перенастройки.
3. Роботизированная ячейка: Несколько станков объединены роботом-манипулятором. Робот перемещает паллеты между станками и накопителем, обеспечивая непрерывную работу 24/7.
Кто производитель?
Производитель системы — швейцарская компания EROWA AG, мировой лидер в области технологий закрепления и автоматизации. У них есть конкуренты с похожими системами (например, System 3R от Gleason, AMF, Lang), но название "Erowa" стало нарицательным для такого типа решений, как "ксерокс" для копиров.
EROWA ITS — это не просто набор приспособлений, а производственная философия, направленная на повышение точности, эффективности и автоматизации machining-процессов за счёт жёсткой стандартизации и устранения "человеческого фактора" на этапах переналадки. Это инвестиция, которая окупается за счёт резкого сокращения downtime (простоя оборудования) и повышения общего качества продукции.

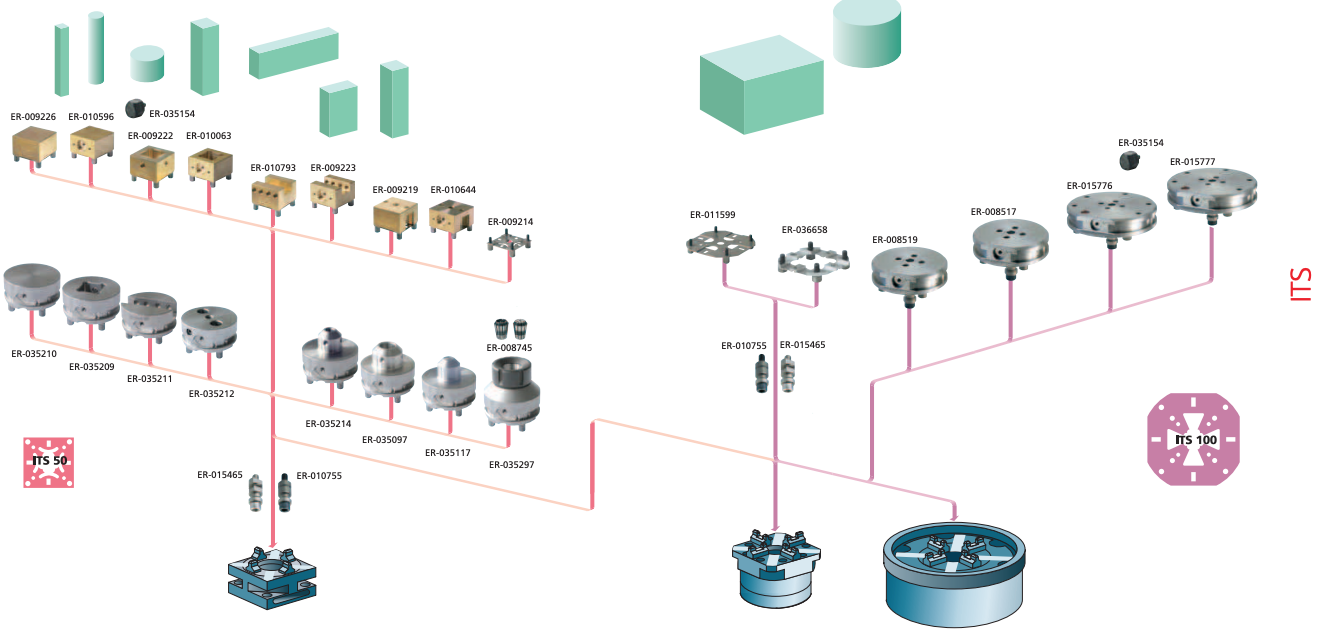

Закрепление инструмента на EROWA ITS

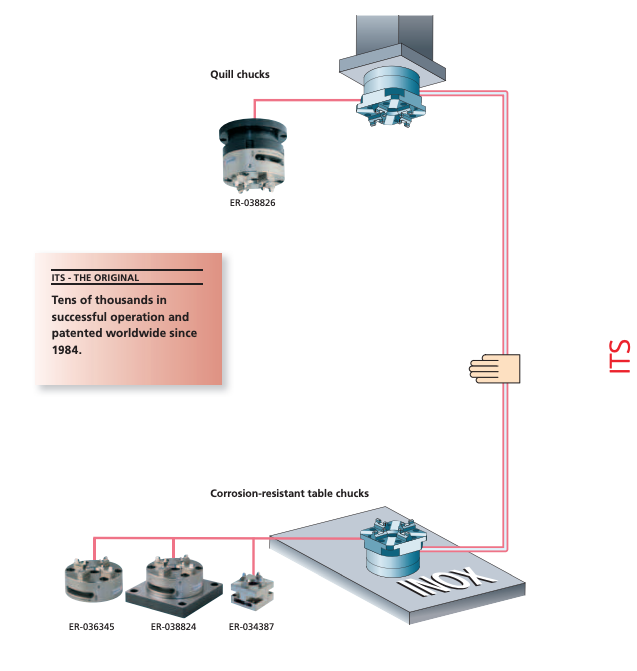

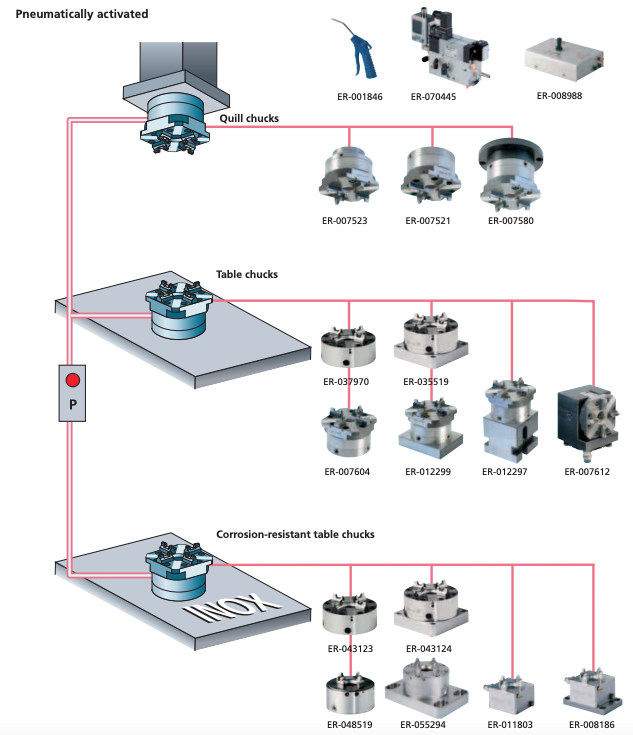

Пневматические патроны
Ручные патроны
Закрепление держатетей электродов

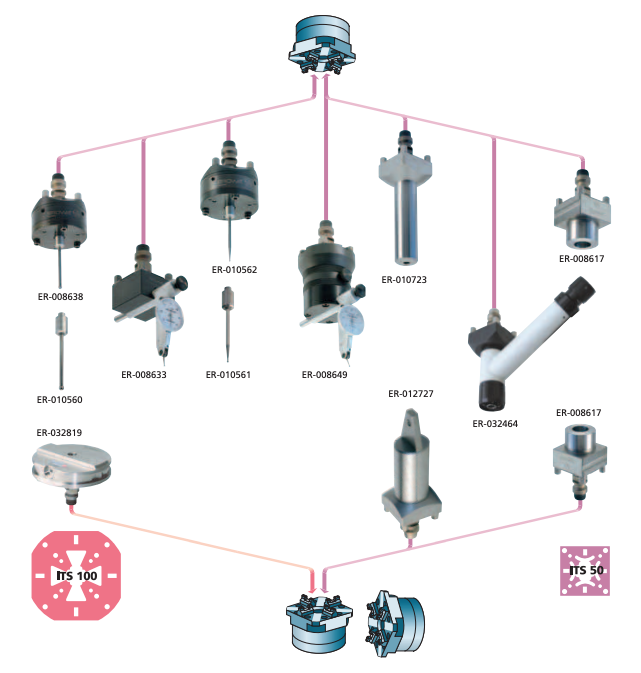

Закрепление измерительных систем
