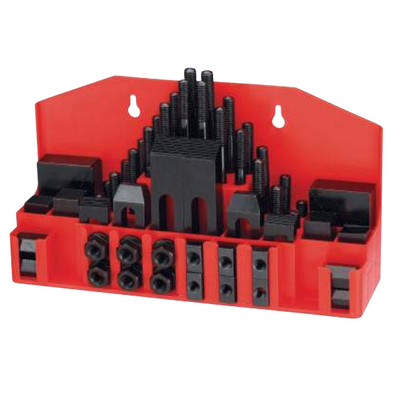

Набор прижимов Ann Way CK-16, 52 элемента, для Т-паза 18 мм, M16×2

Скидка 16%
21705,92 руб.
25840,38 руб. Скидка: 4134,46 руб.
✓ Зарегистрируйтесь и получите скидку 10%
✓ Бесплатная доставка до двери
35 шт.
PRO-CK-16
Бренд:
AnnWay
Резьба:
M16 х 2
Паз:
18мм
Все характеристики
Ann Way CK-16 — набор из 52 элементов для крепления заготовок, пресс-форм и приспособлений на станочном столе с номинальным Т-пазом 18 мм. Резьба сухарей,...
Подробное описание
21705,92 руб.

Описание

Ann Way CK-16 — набор из 52 элементов для крепления заготовок, пресс-форм и приспособлений на станочном столе с номинальным Т-пазом 18 мм. Резьба сухарей, шпилек и гаек — M16×2. Ступенчатые прижимы и опоры можно комбинировать по высоте заготовки. Ширина ступенчатых опор по каталогу Ann Way — 25,4 мм; масса набора 13 кг.

Комплектация CK-16

ЭлементРазмер и назначениеКоличество
Шпилька M16×2Длина 3″ (около 76 мм)4 шт.
Шпилька M16×2Длина 4″ (около 102 мм)4 шт.
Шпилька M16×2Длина 5″ (около 127 мм)4 шт.
Шпилька M16×2Длина 6″ (около 152 мм)4 шт.
Шпилька M16×2Длина 7″ (около 178 мм)4 шт.
Шпилька M16×2Длина 8″ (около 203 мм)4 шт.
Сухари для Т-пазаДля номинального паза 18 мм; внутренняя резьба M16×26 шт.
Фланцевые гайкиРезьба M16×2; фланец опирается на поверхность прижима6 шт.
Соединительные удлинённые гайкиВнутренняя резьба M16×2; для соединения шпилек4 шт.
Ступенчатые прижимы6 шт.; продольный паз пропускает шпильку M16×2, резьбы в самом прижиме нет6 шт.
Ступенчатые опоры6 комплектов, ширина 25,4 мм; зубья сопрягаются со ступенями прижима6 комплектов

Для установки сначала выбирают набор по ширине Т-паза стола: сухарь заводится в паз и задаёт резьбу всей крепёжной цепочки. В сухарь вворачивается шпилька нужной длины. Передний конец прижима опирается на заготовку, задний — на ступенчатую опору; совместив зубья, выставляют высоту и затем затягивают фланцевую гайку. Удлинённая гайка позволяет соединить две шпильки, когда требуется большая высота крепления. Обозначение «52 элемента» соответствует учёту шести ступенчатых опор комплектами.

Технические характеристики

Бренд:
AnnWay
Резьба:
M16 х 2
Паз:
18мм
