A-4071-0001 датчик OMP40 RENISHAW
Описание

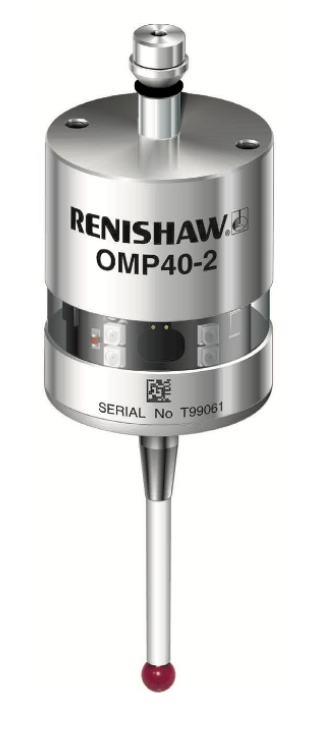

A-4071-0001 датчик OMP40
OMP40 – это компактный оптический измерительный пробник (датчик) для фрезерных станков с ЧПУ. Он предназначен для автоматического определения координат и контроля геометрии заготовок, особенно в станках с ограниченным рабочим пространством. Благодаря небольшим размерам и надёжной инфракрасной передаче сигнала, OMP40 помогает сократить время наладки и повысить точность обработки.
Основное назначение
- Измерение заготовок: автоматическое определение координат и размеров детали.
- Контроль геометрии: проверка параметров детали (отверстия, пазы, торцы и др.) прямо на станке.
- Автоматизация и оптимизация: ускорение наладки при частой смене партий деталей и снижение ручных операций.
Ключевые особенности
- Компактные габариты: меньший диаметр и длина по сравнению с более крупными моделями (например, OMP60).
- Оптическая передача сигнала (ИК): двусторонняя связь с приёмником (OMI-2 и др.) с высокой скоростью и надёжностью.
- Надёжная конструкция: корпус с защитой от воздействия СОЖ, стружки и вибраций (обычно уровень IPX8).
- Питание от батарей: использует литиевые элементы (1/2 AA или аналогичные), с режимами энергосбережения.
- Высокая точность и повторяемость: повторяемость до ±1 мкм (при правильной установке и калибровке).
Технические характеристики (обобщённо)
- Тип передачи: Инфракрасный канал (IR), двусторонняя связь.
- Рабочее расстояние связи: до 3–6 м (при прямой видимости; зависит от приёмника и условий).
- Питание: 2 × литиевые батареи (формат 1/2 AA и др.).
- Время работы от батарей: от нескольких месяцев до года (интенсивность измерений, настройки спящего режима).
- Рабочая температура: обычно +5…+50 °C.
- Повторяемость: до ±1 мкм (при корректной калибровке).
- Установка: в шпиндель или инструментальный магазин.
Типичные проблемы и их решения
| Проблема | Причина | Решение |
|---|---|---|
| Потеря оптического сигнала |
- Загрязнение оптики - Препятствия на пути ИК-луча - Неправильный угол установки |
- Очищать оптические окна мягкой тканью - Следить за прямой видимостью датчика и приёмника - Устанавливать дополнительные экраны при интенсивной подаче СОЖ |
| Ложное срабатывание |
- Вибрация станка - Повреждённый или изношенный стилус - Слишком быстрая подача при измерении |
- Уменьшить скорость подхода - Проверить/заменить стилус (щуп) - Настроить чувствительность в макросах ЧПУ |
| Быстрый разряд батарей |
- Постоянная работа в режиме «ожидания» - Использование некачественных батарей - Слишком частые циклы измерения |
- Включить энергосберегающие настройки - Применять рекомендованные Renishaw литиевые элементы - Оптимизировать количество измерений |
| Ошибки в результатах измерений |
- Некорректная калибровка - Загрязнение или деформация наконечника стилуса - Неверные параметры в ЧПУ (радиус, длина щупа) |
- Регулярно калибровать датчик - Следить за чистотой сферического наконечника - Проверять настройки компенсации в системе ЧПУ |
| Интерференция с другими ИК-устройствами |
- Несколько датчиков на одном канале - Близкое расположение станков с ИК-системами |
- Назначать уникальные ID-каналы - Располагать приёмники так, чтобы исключить помехи друг для друга |
Опыт пользователей
Андрей, технолог (г. Санкт-Петербург)
«Используем OMP40 на двух компактных обрабатывающих центрах. По сравнению с предыдущим датчиком настроек оказалось гораздо меньше. Сократилось время наладки, и теперь все измерения проводим в автоматическом режиме. Очень удобно и быстро!»
Владимир, оператор ЧПУ (г. Нижний Новгород)
«OMP40 хорош тем, что он миниатюрнее старших моделей. У нас немного места внутри станка, а он не мешает при смене инструмента. Главное – следить за чистотой оптики и вовремя менять батарейки. Точность при правильной калибровке впечатляет.»
Елена, мастер участка (г. Екатеринбург)
«Впервые настроить OMP40 было непросто – пришлось изучить инструкции от Renishaw. Но после этого все пошло гладко. Автоматизация заметно снизила ручной труд, а благодаря датчику мы вовремя замечаем неточности в базировании. Рекомендую всем, кто ищет компактное решение.»
Преимущества применения
- Экономия времени и ресурсов: сводит к минимуму ручные операции, уменьшает брак.
- Автоматическая корректировка программы: система ЧПУ быстро адаптируется под реальные координаты заготовки.
- Высокое качество продукции: стабильная повторяемость благодаря точному определению баз и параметров деталей.
- Универсальность и простая интеграция: поддержка множества стоек ЧПУ (Fanuc, Siemens, Heidenhain и др.).
Рекомендации по установке и эксплуатации
- Правильно выбирать место размещения: важно обеспечить прямую видимость приёмника и учесть потоки СОЖ и стружки.
- Регулярно калибровать: повторять калибровку при смене щупа, после ударов или столкновений.
- Поддерживать чистоту: протирать оптические окна, удалять стружку, проверять состояние стилуса.
- Контролировать батареи: своевременно менять элементы питания и использовать рекомендованные Renishaw модели.
- Соблюдать ТБ: при автоматических измерениях следить, чтобы никто не находился в рабочей зоне станка.
Заключение
Датчик OMP40 (A-4071-0001) от Renishaw – это высокоточное, компактное и надёжное решение для измерения и контроля заготовок на станках с ЧПУ. Его преимущество – небольшие размеры и простота интеграции, что особенно актуально для станков с ограниченным рабочим пространством. Судя по отзывам реальных пользователей, правильная установка и регулярное обслуживание позволяют эффективно автоматизировать наладочные операции, повышать точность и экономить время.
