Гидропластовые патроны BT40
Гидрозажимные патроны BT40
Применяются для крепления фрез и сверл с цилиндрическим хвостовиком:
- Зажим по всей площади хвостовика.
- Балансировка до 25000 об/мин
- Биение в пределах 3 мкм
- Не менее 10000 циклов зажима
- Универсальность за счет сменных втулок (цилиндрических цанг)
Гидропластовые, они же гидравлические или гидрозажимные патроны с хвостовиком BT40 - это высокоточные держатели, в которых зажим инструмента обеспечивается за счёт внутренней жидкости. Внутри корпуса патрона находится заполненная жидкостью камера, а в зоне посадки инструмента расположена тонкая и чувствительная мембрана, которая при затягивании бокового винта деформируется под давлением жидкости и равномерно обжимает хвостовик инструмента. Мембрана - высокоточный элемент, выполненный по сложной технологии, поэтому требует аккуратного обращения, так как её нельзя царапать инструментом или засорять. Несмотря на различия в терминологии, «гидравлические», «гидрозажимные» и «гидропластовые» патроны - это по сути одна и та же конструкция с одним принципом работы.
Такая технология появилась ещё в конце XX века и в начале своего пути считалась не самой надёжной, но с переходом к массовому прецизионному производству современные гидропластовые патроны стали одними из самых стабильных и жёстких держателей на рынке. Их главное преимущество — высочайшая виброгашаюшая способность, равномерный обжим и способность работать с длинными вылетами, обеспечивая минимальное биение и устойчивое резание даже на тонких инструментах. Со временем производители научились делать гидропластовые патроны с геометрией, полностью повторяющей геометрию термопатронов. Это позволяет предприятиям, где уже выстроены технологические процессы под термозажимные оправки, просто заменить термопатроны на гидропластовые без корректировки стратегии обработки — получив высокую точность, стабильность и удобство обслуживания без необходимости установки термоустановки. Однако ключевая особенность категории — взаимонесовместимость втулок и цанг между разными производителями. Каждый завод по-своему размещает мембрану, по-своему рассчитывает объём жидкости и точные зоны деформации, поэтому адаптеры под меньшие диаметры (переходные втулки) нельзя смешивать между брендами — они не совпадают по рабочей длине, по зоне давления и могут повредить мембрану. Исключение — только производитель ATM, который делает силовые и гидропластовые патроны таким образом, что их втулки совместимы между собой. У всех остальных производителей переходные втулки строго индивидуальны под конкретную линейку. Также стоит учитывать, что гидропластовые втулки внешне похожи на втулки для силовых патронов (тех, что зажимают инструмент за счёт клиновой системы), из-за чего их легко перепутать. ATM — единственный производитель, у которого такие втулки полностью взаимозаменяемы между силовыми и гидропластовыми патронами, и единственный, кто выпускает специальные охлаждающие втулки с подачей СОЖ вокруг инструмента. Обычные втулки рассчитаны на подачу через центр инструмента (через хвостовик), а специальные втулки ATM имеют кольцевые каналы, которые создают внешнее обмывание инструмента. Это позволяет эффективно удалять стружку, снижать температуру резания и улучшать стойкость инструмента — особенно на тяжёлых режимах и при работе маленьким диаметром. Гидропластовые патроны BT-40 являются одними из самых жёстких универсальных держателей, обеспечивающих улучшенную точность, низкий уровень вибраций, высокую повторяемость при смене инструмента и возможность работать с тонкими, длинными или вибронагруженными режущими инструментами там, где обычные цанговые или Weldon-патроны уже не справляются.Гидрозажимные патроны начального уровня

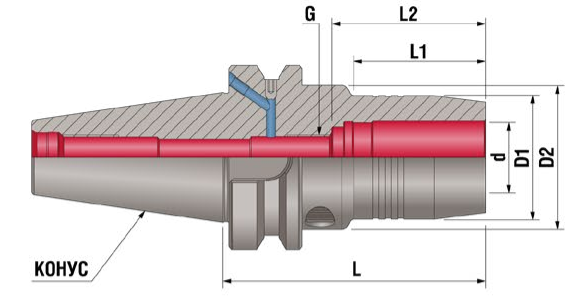

Гидрозажимные патроны стандартные
Гидрозажимные патроны тонкого исполнения

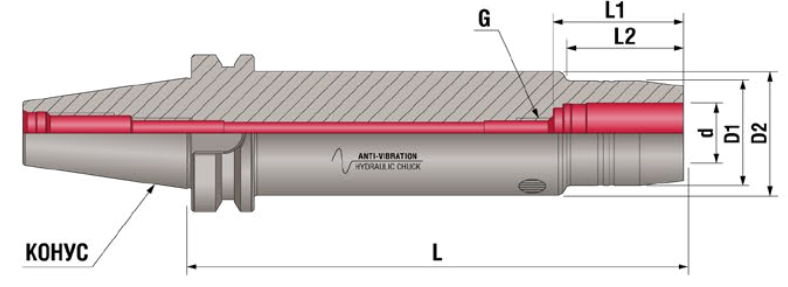

Гидрозажимные патроны антивибрационные с большым вылетом
