Фреза 20x40x100 Z=4 dхв=4 G2CS4 OSAWA твердосплавная

Написать отзыв
OSAWA
Рекомендованная цена: 29872,70 руб.
28243,28 руб.
Скидка: 1629,42 руб. (5%)
Скидка 5%
PRO-G2CS4200
15 шт.
+ −

Описание

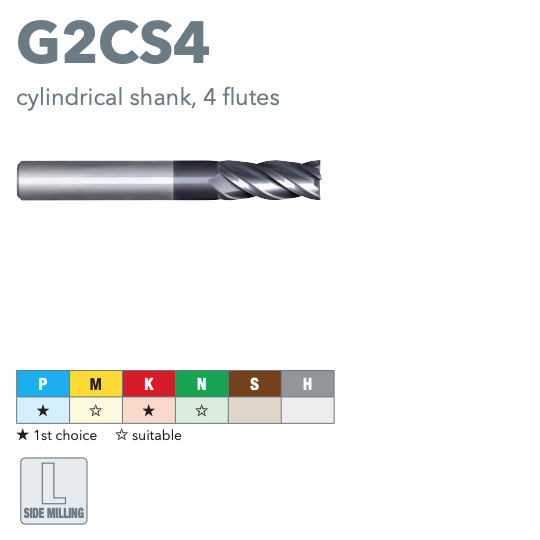

Фреза 20x20x40x100 Z=4 G2CS4 OSAWA (твердосплавная, артикул G2CS4200)

предназначена для высокопроизводительной фрезерной обработки различных металлов, включая стали средней и высокой твёрдости, нержавеющие и легированные сплавы. Четырёхзубая конструкция (Z=4) обеспечивает более равномерное распределение нагрузки по режущим кромкам и способствует хорошей чистоте обработанной поверхности.

  • Диаметр: 20 мм
  • Рабочая длина (Rc): 40 мм
  • Общая длина (L): 100 мм
  • Количество зубьев (Z): 4
  • Материал: твердосплав (Carbide), подходящий для средних и высоких скоростей резания
  • Особенности: геометрия G2CS4 оптимизирована для снижения вибраций и равномерного съёма металла при глубоком и боковом фрезеровании

Преимущества

  • Усиленная конструкция: четыре режущих кромки позволяют работать с высокими подачами и малыми вибрациями.
  • Износостойкое покрытие: обеспечивает длительный срок службы инструмента даже при обработке легированных сталей и высокопрочных материалов.
  • Универсальность: подходит как для черновых, так и для получистовых операций благодаря стабильной форме стружки.
  • Чистота поверхности: при правильном выборе режимов даёт высокую точность и чистоту обработанного изделия.

Отзывы пользователей и реальные режимы резания

Ниже приведены некоторые реальные примеры настройки режимов резания, собранные из отзывов операторов станков и форумов по металлообработке.

  1. Режим 1 (обработка углеродистой стали 45, HB 200):
    «Запустил фрезу G2CS4200 на 8 000 об/мин (около 500 м/мин), подача 0,08 мм/зуб, глубина резания 3 мм, ширина 70% диаметра. Результат — стабильная обработка без сколов, поверхность ровная, умеренный нагрев».
  2. Режим 2 (чугун СЧ20):
    «Пробовал на 6 500 об/мин, подача 0,1 мм/зуб, проход в 2 мм, всё прошло без вибраций. Открыл порядка 15 отверстий (фрезерная выборка внутри заготовки) — фреза сохранила режущую способность, износа практически не заметил».
  3. Режим 3 (легированная сталь 40Х):
    «Взял обороты 5 500 об/мин (около 345 м/мин), подача 0,07 мм/зуб, глубина резания 4 мм. Фреза показала себя отлично: без проскальзываний, стружка выходит равномерно. Советую организовать хорошую подачу СОЖ, особенно при такой глубине».

Большинство отзывов подчеркивают стабильное качество фрезерования и долгий срок службы при правильном выборе скоростей и подач, а также при использовании соответствующей смазочно-охлаждающей жидкости. Особенно хорошо инструмент показывает себя на станках с ЧПУ, где можно точно контролировать параметры процесса.

Рекомендации по эксплуатации

  • Выбор режимов: исходите из твёрдости и марки обрабатываемого металла, повышайте обороты при работе с мягкими сталями и снижайте их, если материал очень твёрдый.
  • Подача СОЖ: интенсивное охлаждение (струя или внутренняя подача СОЖ) способствует лучшему отводу стружки и продлевает ресурс инструмента.
  • Мониторинг износа: осматривайте режущие кромки после каждого крупного заказа, при первых признаках притупления корректируйте режимы или заменяйте фрезу.

Заключение

Фреза 20x20x40x100 Z=4 G2CS4 OSAWA (твердосплавная G2CS4200) — это надёжный инструмент для производственных линий и небольших мастерских, где ценятся эффективность, качество обработки и долгий срок службы. Опыт пользователей подтверждает, что при грамотном подборе режимов резания и правильном уходе, данная фреза демонстрирует стабильно высокие результаты в работе с широким спектром материалов.

Режимы резания

Технические характеристики

Бренд:
OSAWA
Диаметр:
20 мм
Рабочая длина:
40
Хвостовик:
20
Длина:
100 мм
Материал инструмента:
Твердый сплав
Обрабатываемый материал:
  • P | Сталь
  • K | Чугун
Особенности инструмента:
  • Короткая (стандарт)
Покрытие:
PVD
Число зубьев:
Z=4

История цены

Как только цена на товар снизится, вы сразу об этом узнаете
Следить за снижением цены

Цена пока не менялась. Как только она изменится, мы покажем график

Отзывы

Список вариантов товара

  Артикул Диаметр Хвостовик Рабочая длина Число зубьев Длина На складе в РФ Цена
PRO-G2CS4060
6 4 15 4 50
13 шт.
2548,00 руб.
PRO-G2410040
4 4 20 4 75
7 шт.
3874,00 руб.
PRO-G2CS4100
10 10 30 4 75
6 шт.
6102,72 руб.
PRO-G2CS4120
12 12 30 4 75
20 шт.
8407,36 руб.
PRO-G2CS4010
1 4 3 4 50
25 шт.
2055,04 руб.
PRO-G2CS4110
11 12 30 4 75
2 шт.
9875,84 руб.
PRO-G2CS4170
17 20 40 4 100
1 шт.
33282,08 руб.
PRO-G2CS4160
16 16 32 4 92
2 шт.
15587,52 руб.
PRO-G2410060
6 6 25 4 75
6 шт.
4524,00 руб.
PRO-G2CS4020
2 4 6 4 50
32 шт.
2055,04 руб.
PRO-G2CS4180
18 20 40 4 100
9 шт.
30310,80 руб.
PRO-G2411050
5 6 30 4 100
11 шт.
5321,68 руб.
PRO-G2CS4040
4 4 11 4 50
20 шт.
2055,04 руб.
PRO-G2CS4050
5 4 13 4 50
8 шт.
2548,00 руб.
PRO-G2411080
8 8 35 4 100
7 шт.
9205,04 руб.
PRO-G2412100
10 10 50 4 150
4 шт.
17127,76 руб.
PRO-G2CS4030
3 4 8 4 50
17 шт.
2055,04 руб.
PRO-G2412200
20 20 80 4 150
2 шт.
61733,36 руб.
PRO-G2CS4080
8 8 20 4 60
3 шт.
4268,16 руб.
PRO-G2CS4200
20 20 40 4 100
15 шт.
28243,28 руб.
PRO-G2411100
10 10 40 4 100
6 шт.
11820,64 руб.
PRO-G2413200
20 20 40 4 200
1 шт.
69900,48 руб.
PRO-G2412160
16 16 70 4 150
2 шт.
43865,12 руб.
PRO-G2CS4140
14 14 26 4 83
7 шт.
13682,24 руб.
PRO-G2CS4035
3,5 4 10 4 50
8 шт.
2162,16 руб.
PRO-G2410020
2 4 9 4 75
13 шт.
3874,00 руб.
PRO-G2410050
5 6 25 4 75
14 шт.
4524,00 руб.
PRO-G2CS4070
7 8 17 4 60
2 шт.
4770,48 руб.
PRO-G2412120
12 12 50 4 150
7 шт.
22581,52 руб.
PRO-G2412080
8 8 40 4 150
7 шт.
13397,28 руб.
PRO-G2CS4065
6,5 8 17 4 60
2 шт.
4770,48 руб.
PRO-G2410030
3 4 15 4 75
5 шт.
3874,00 руб.
PRO-G2411060
6 6 30 4 100
5 шт.
5321,68 руб.
PRO-G2CS4015
1,5 4 4,5 4 50
8 шт.
2055,04 руб.
PRO-G2411120
12 12 45 4 100
5 шт.
15526,16 руб.
PRO-G2CS4075
7,5 8 17 4 60
3 шт.
4770,48 руб.
PRO-G2CS4055
5,5 6 13 4 50
5 шт.
2749,76 руб.
PRO-G2410035
3,5 4 15 4 75
2 шт.
3901,04 руб.
PRO-G2CS4045
4,5 6 13 4 50
6 шт.
2749,76 руб.
PRO-G2413160
16 16 40 4 200
2 шт.
50019,84 руб.
PRO-G2CS4085
8,5 10 20 4 60
8 шт.
7147,92 руб.
PRO-G2411030
3 4 15 4 100
5 шт.
5264,48 руб.
