Центроискатель с индикатором часового типа - это измерительный прибор, использующий рычаг для передачи относительного положения центра заготовки на индикатор, преобразующий поступательное движение вала в угловое смещение стрелки. Это точный и простой инструмент для, определения центра внешней или внутренней окружности обрабатываемой детали на сверлильных станках и фрезерных обрабатывающих центрах

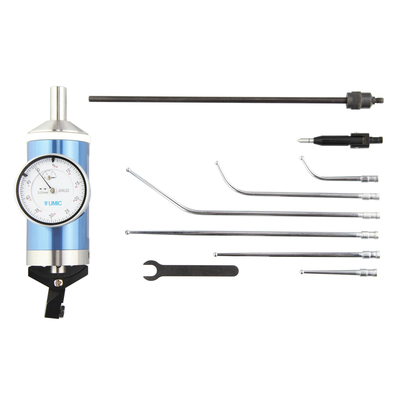

Комплект поставки индикаторного центроискателя

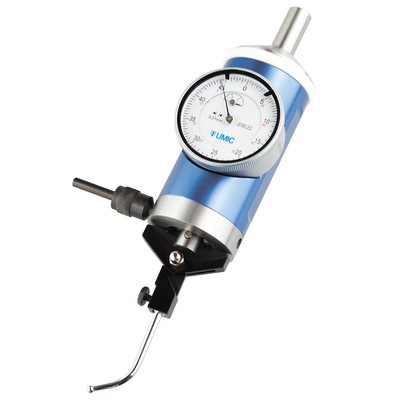

Центроискатель индикаторный для фрезерного станка

Центроискатели, изготовненные в соответствии с ГОСТ,  делятся на типы ЦО-2  и ЦИ-3, аналогичны по применению типам 6201 4003 и 6201 4002 соответственно.

Центроискатели для расточных станков

Предназначены для определения центра внутренних и наружных цилиндрических поверхностей деталей по отношению к центру шпинделя станка. Индикатор напротив глаза оператора при вращении шпинделя. Вы можете купить центроискатель, оформив заказ у специалиста компании ТМЕ.

Центроискатель с индикатором часового типа предназначен для определения относительного положения цилиндра, оси отверстия или оси инструмента. Циферблат часового индикатора обращен к оператору и неподвижен при вращении приводного вала с щупом. Определение центра вала или отверстия заготовки на сверлильном или фрезерном станке. При вращении шпинделя циферблат обращён к оператору на всем протяжении измерения. Возможность работать под любым углом от горизонтального до вертикального.

Как работать с центроискателем?

• Перед использованием снять защитное кольцо и установить ручку-упор.
• Для поиска центра отверстия (центра цилиндра)
• Выбрать и закрепить соответствующий щуп с помощью винта, вставить хвостовик приводного вала в цанговый патрон и закрепить его. Подвести щуп до касания стенки отверстия / цилиндра.
• Зафиксировать ручку-упор в любое удобное приспособление, например, упереть в магнитную стойку.
• Запустить вращение главного шпинделя и перемещать стол станка для коррекции положения заготовки (обороты шпинделя до 100 об/мин).

Подвижное соединение приводного вала и корпуса центроискателя должно быть защищено от попадания грязи, пыли, стружки и СОЖ во время работы. Перед использованием поверхность фрикционного диска должна быть очищена мягкой тканью. Во время работы центроискателя избегать ударов по фрикционному диску. После использования демонтировать ручку-упор и измерительный щуп, очистить центроискатель и положить его в коробку для хранения.
