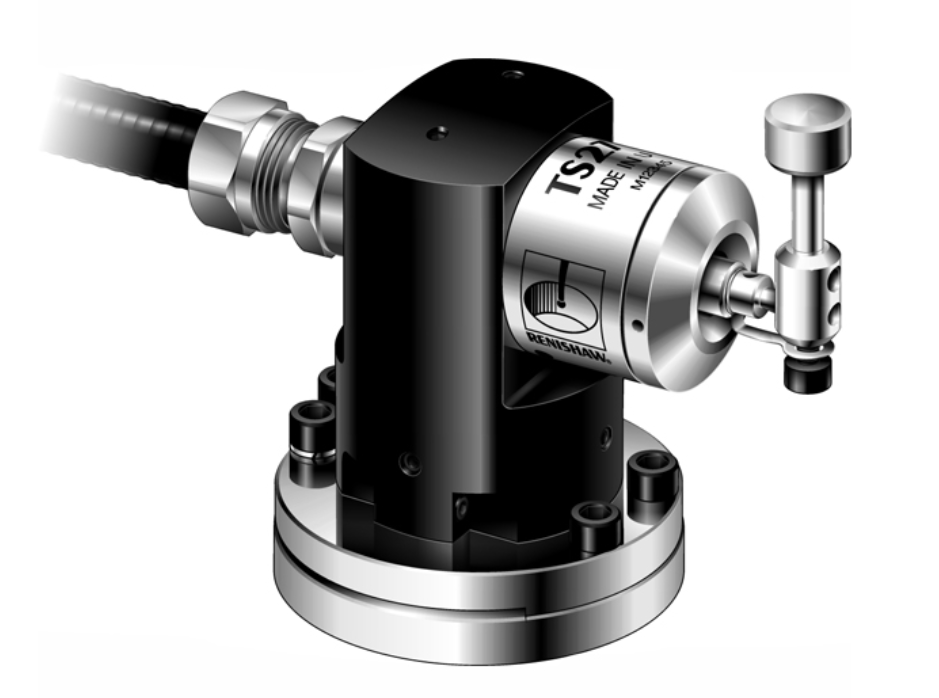

Датчик TS27R (артикул A-2008-0368) – это контактное (механическое) устройство для автоматизированного измерения и контроля инструмента на фрезерных станках с ЧПУ. Он обеспечивает высокую точность и надёжность, помогая оптимизировать технологический процесс и снизить количество брака.

Основное назначение

• Измерение длины и диаметра инструмента – позволяет корректировать параметры в системе ЧПУ.
• Контроль износа и поломки – своевременное обнаружение повреждений инструмента снижает риск брака и простоя.
• Автоматизация – упрощает рутинные операции измерения инструмента и повышает общую производительность.

Ключевые особенности

1. Надёжная конструкция. Прочный металлический корпус с защитными уплотнениями выдерживает воздействие СОЖ и стружки.
2. Высокая точность. Обеспечивает повторяемость измерений в пределах нескольких микрон (±1 µм, при правильной установке).
3. Простая интеграция. Устанавливается на стол станка или в рабочую зону и подключается к интерфейсу Renishaw или напрямую к ЧПУ.
4. Гибкая конфигурация. Сменные стилусы (щупы) разной длины и формы для работы с различными инструментами.

Технические характеристики (кратко)

Преимущества применения

• Ускоренная наладка: сокращает время на ручные замеры и исключает ошибки оператора.
• Стабильное качество обработки: повышает точность позиционирования инструмента, снижая риск брака.
• Сокращение затрат: своевременный контроль износа инструмента уменьшает риск его поломки и простаивания станка.
• Автоматизация процесса: датчик интегрируется с макропрограммами ЧПУ, работа возможна без постоянного вмешательства оператора.

Рекомендации по установке и эксплуатации

1. Место установки: выбирайте точку на столе станка, где датчик не будет мешать обработке.
2. Калибровка: выполняйте процедуру калибровки согласно инструкции Renishaw и документации ЧПУ.
3. Регулярная очистка: удаляйте стружку и СОЖ с датчика, чтобы гарантировать точность измерений.
4. Контроль состояния стилуса: при необходимости заменяйте изношенный щуп.
5. Техническое обслуживание: планово обновляйте уплотнения и проверяйте целостность кабелей и соединений.

Заключение

Датчик TS27R (A-2008-0368) от Renishaw – это удобное и надёжное решение для автоматизации измерения инструмента на фрезерном станке с ЧПУ. Он повышает точность, снижает затраты и улучшает общий контроль над производственным процессом. При правильной установке и обслуживании датчик прослужит долгие годы, обеспечивая стабильное качество обработки.

Датчики TS27R и комплектующие:

1. TS27R (диск) с MI 8-4

Артикул: A-2008-0397

Описание: Держатель TS27R, модуль зонда, защитный стержень (×2), дисковый стилус Ø12,7 мм (Ø0,5 дюйма) и интерфейс MI 8-4.

2. TS27R (квадрат) с MI 8-4

Артикул: A-2008-0396

Описание: Держатель TS27R, модуль зонда, защитный стержень (×2), стилус с квадратным наконечником 19,05 мм (0,75 дюйма) и интерфейс MI 8-4.

3. TS27R (диск) с HSI

Артикул: A-2008-0359

Описание: Держатель TS27R, модуль зонда, защитный стержень (×2), дисковый стилус Ø12,7 мм (Ø0,5 дюйма) и интерфейс HSI.

4. TS27R (квадрат) с HSI

Артикул: A-2008-0362

Описание: Держатель TS27R, модуль зонда, защитный стержень (×2), стилус с квадратным наконечником 19,05 мм (0,75 дюйма) и интерфейс HSI.

5. TS27R (диск)

Артикул: A-2008-0368

Описание: Держатель TS27R, модуль зонда, защитный стержень (×2) и дисковый стилус Ø12,7 мм (Ø0,5 дюйма).

6. TS27R (без стилуса)

Артикул: A-2008-0388

Описание: Держатель TS27R, модуль зонда, защитный стержень (×2) и держатель стилуса (без стилуса).

Комплектующие и запасные части:

7. Комплект защитных стержней

Артикул: A-5003-5171

Описание: Комплект защиты стилуса, включает защитный стержень, соединительное звено, плоские стопорные винты (×3), винты с головкой (×2) и инструменты (шестигранные ключи, гаечный ключ 5 мм и опорный брусок).

8. Комплект держателя стилуса

Артикул: A-2008-0389

Описание: Комплект держателя стилуса, включая держатель и винты.

9. Держатель стилуса

Артикул: M-2008-0378

Описание: Держатель стилуса.

10. Проставка (плинт)

Артикул: M-2008-1007

Описание: Проставка.

11. Дисковый стилус

Артикул: A-2008-0382

Описание: Дисковый стилус Ø12,7 мм (Ø0,5 дюйма), твердосплавный, 75 HRC.

12. Стилус с квадратным наконечником

Артикул: A-2008-0384

Описание: Стилус с квадратным наконечником 19,05 мм (0,75 дюйма), керамический наконечник, 75 HRC.

13. Стопорный винт

Артикул: P-SC11-0404

Описание: Стопорный винт (плоский конец) для держателя стилуса M4 × 4 мм (требуется два винта).

14. Винт с головкой

Артикул: P-SC01-X406

Описание: Винт с головкой M4 для держателя стилуса (требуется один винт).

15. С-образный ключ

Артикул: A-2008-0332

Описание: С-образный ключ – используется для снятия передней крышки зонда.

Интерфейсы:

16. Интерфейс MI 8-4

Артикул: A-2157-0001

Описание: Интерфейсный блок MI 8-4 с креплениями Dual Lock, монтажом на DIN-рейку, руководство по установке и упаковка.

17. Интерфейс HSI

Артикул: A-5500-1000

Описание: Интерфейс системы зондов HSI с монтажом на DIN-рейку и тремя клеммными блоками, руководство по быстрому запуску и упаковка.
