Цанговый патрон BT40-ER32-100 IRRIS
Описание

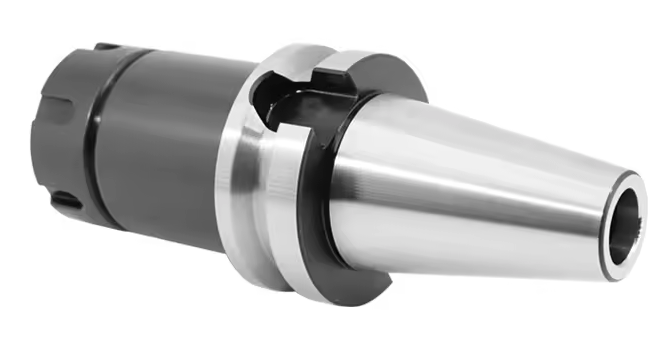

Цанговый патрон BT40-ER32-100
PRO-BT40-ER32-100 IRRIS
Тип шпинделя: BT40
Тип цангового зажима: ER32
Длина патрона: 100 мм
Материал: Высококачественная легированная сталь, закалённая и отшлифованная
Тип зажима: С механической гайкой под ER32 цанги
Допустимый диаметр инструмента: 3–20 мм (в зависимости от используемой цанги ER32)
Назначение: Для фрезерных обрабатывающих центров с конусом BT40, применяется для зажима фрез, сверл и других вращающихся инструментов с цилиндрическим хвостовиком.
Правила использования:
1. Установка патрона в шпиндель станка:
Перед установкой убедитесь в чистоте и отсутствии повреждений на поверхности конуса BT40 и внутреннего посадочного конуса шпинделя.
Установите патрон в шпиндель и зафиксируйте его стандартной затяжкой тяги.
2. Установка цанги и инструмента:
Подберите цангу ER32 соответствующего диаметра под диаметр хвостовика инструмента.
Вставьте цангу в гайку ER32 до характерного щелчка (специальная эксцентричная канавка должна зафиксироваться в гайке).
Вставьте инструмент в цангу, не допуская перекоса.
Навинтите гайку с установленной цангой на патрон, затяните от руки, затем дотяните гаечным ключом с усилием, рекомендованным производителем (обычно 50–130 Н·м, в зависимости от типа цанги и гайки).
3. Эксплуатация:
Не превышайте максимальные обороты, рекомендованные производителем (обычно не более 20,000 об/мин для ER32).
Перед включением шпинделя убедитесь, что инструмент и патрон надёжно зафиксированы.
При работе избегайте вибраций — это может указывать на износ или неправильную установку цанги.
4. Снятие инструмента и цанги:
Осторожно ослабьте гайку с помощью ключа.
После снятия гайки цанга может остаться внутри — выньте её вручную или аккуратно выбейте пластиковым молотком, если требуется.
5. Обслуживание и хранение:
После работы удалите загрязнения, стружку и смазку.
Храните патрон и цанги в сухом месте, в защитных коробках или кассетах, чтобы избежать повреждений и коррозии.
Регулярно проверяйте состояние конуса, цанг и резьбы гайки на наличие износа или повреждений.
