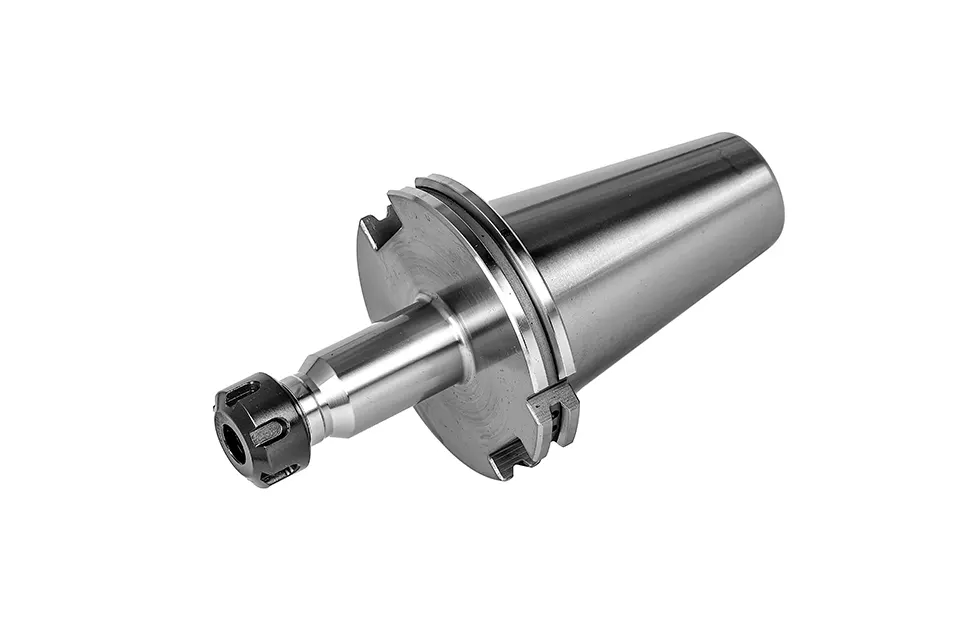

Цанговый патрон SK50-ER16-100 AT0356060119128 ATM

Цанговый патрон SK50-ER16-100

AT0356060119128 ATM

Цанговый патрон предназначен для надежной фиксации режущего инструмента с цилиндрическим хвостовиком в шпинделе станка. Он широко применяется в сверлильных и фрезерных станках с ЧПУ, а также в обрабатывающих центрах.
Технические характеристики:
Тип хвостовика: SK50
Размер цанги: ER16
Диаметр хвостовика инструмента: от 1 до 10 мм
Диаметр корпуса (D): 28 мм
Длина выступающей части (L): 100 мм
Общая длина патрона: 201,75 мм
Вес: около 2,77 кг

Инструкция по использованию:
Подготовка:
Убедитесь, что патрон, цанга и инструмент чистые и не имеют повреждений.
Выберите цангу ER16 соответствующего диаметра хвостовика инструмента.
Установка инструмента:
Вставьте цангу в гайку патрона до фиксации в удерживающем кольце.
Вставьте инструмент в цангу, обеспечивая равномерный выступ инструмента.
Навинтите гайку с цангой и инструментом на корпус патрона вручную.
Затяжка:
Используйте специальный ключ для окончательной затяжки гайки, обеспечивая надежную фиксацию инструмента.
Установка патрона в шпиндель:
Очистите конусную поверхность хвостовика SK50 и шпинделя станка.
Вставьте патрон в шпиндель и зафиксируйте его с помощью соответствующего штревельного болта (обычно M24), который приобретается отдельно.
Подача СОЖ:
Патрон поддерживает подачу смазочно-охлаждающей жидкости (СОЖ) через центральное отверстие (тип AD).
Снятие инструмента:
Остановите станок и убедитесь в отсутствии вращения.
Используйте ключ для ослабления гайки и извлечения инструмента вместе с цангой.
Извлеките инструмент из цанги и снимите цангу из гайки.

Примечания:
Регулярно проверяйте состояние патрона, цанг и инструментов на наличие износа или повреждений.
Обеспечивайте чистоту и смазку контактных поверхностей для продления срока службы оборудования.
Используйте только совместимые цанги ER16 и инструменты с соответствующим диаметром хвостовика.
Следуя данной инструкции, вы обеспечите безопасную и эффективную работу с цанговым патроном.
