Цанговый патрон SK50-ER32-100 AT0356063119128 ATM

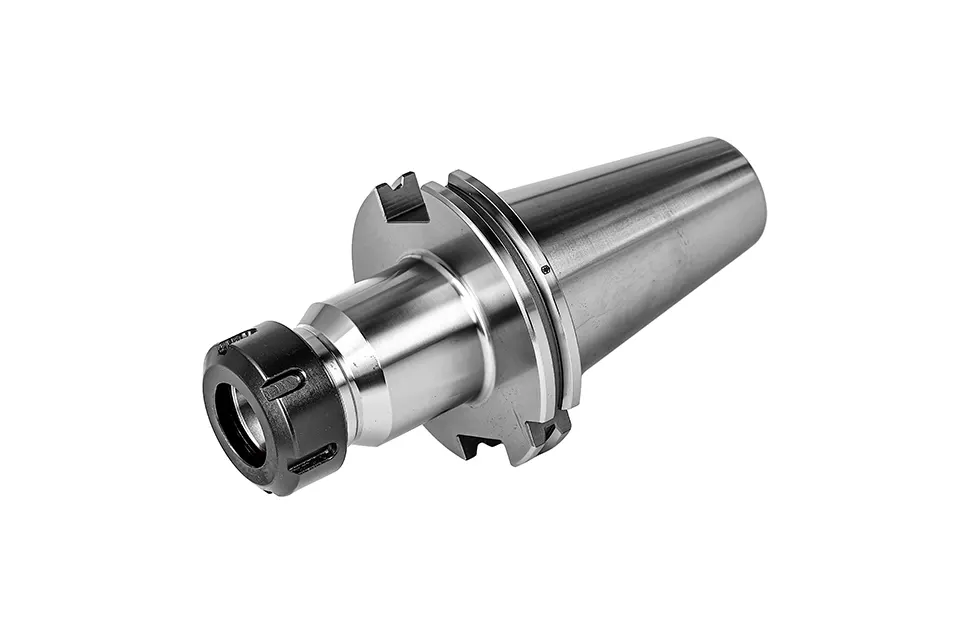

Цанговый патрон SK50-ER32-100

AT0356063119128 ATM

Цанговый патрон SK50-ER32-100 предназначен для надежной фиксации режущего инструмента с цилиндрическим хвостовиком в шпинделе станка. Он совместим с цангами типа ER32 и имеет конус SK50, соответствующий стандарту DIN69871.

Технические характеристики:
Конус: SK50
Тип цанги: ER32
Диаметр инструмента: от 3 до 20 мм
Длина выступающей части (L): 100 мм
Полная длина: 201,75 мм
Диаметр корпуса (D): 97,5 мм
Тип подачи СОЖ: AD (через центральное отверстие)

Инструкция по использованию:

Подготовка:
Очистите все контактные поверхности патрона, цанги и инструмента от загрязнений и смазки.
Установка цанги:
Вставьте цангу ER32 в гайку патрона так, чтобы выступ цанги зафиксировался в специальном пазу гайки.
Установка инструмента:
Вставьте хвостовик инструмента в отверстие цанги до упора.
Фиксация инструмента:
Навинтите гайку с установленной цангой и инструментом на корпус патрона.
Используя соответствующий ключ, равномерно затяните гайку до надежной фиксации инструмента.
Установка патрона в шпиндель:
Установите патрон в шпиндель станка, обеспечив плотное прилегание конуса SK50 к посадочному месту.
Закрепите патрон в шпинделе с помощью штревельного болта M24 (приобретается отдельно).
Подача СОЖ:
Убедитесь, что система подачи смазочно-охлаждающей жидкости (СОЖ) настроена на подачу через центральное отверстие патрона (тип AD).
Примечания:
Перед началом работы убедитесь в отсутствии биения инструмента, проверив его на малых оборотах.
Регулярно проверяйте состояние цанг и при наличии износа или повреждений заменяйте их.
При смене инструмента повторяйте процедуру установки и фиксации для обеспечения точности и безопасности обработки.
