Цанговый патрон SK50-ER32-160 AT0356063146128 ATM

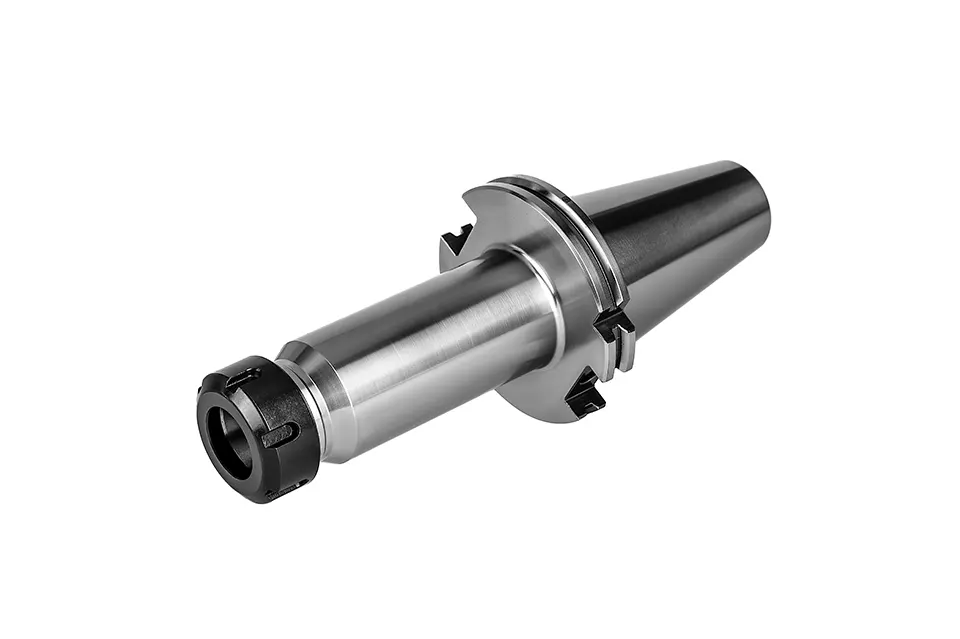

Цанговый патрон SK50-ER32-160

AT0356063146128 ATM

Цанговый патрон SK50-ER32-160 предназначен для надёжной фиксации режущего инструмента с цилиндрическим хвостовиком на фрезерных станках с конусом SK50. Он обеспечивает высокую точность и стабильность при выполнении различных операций.

Технические характеристики:
Тип хвостовика: SK50 (соответствует стандартам DIN 69871 и ISO 7388/1)
Тип цанги: ER32 (DIN 6499)
Диапазон зажимаемого диаметра инструмента: от 3 до 20 мм
Длина вылета (L): 160 мм
Диаметр гайки (D): 50 мм
Материал: высококачественная легированная инструментальная сталь
Тип подачи СОЖ: AD (через центральное отверстие)

Правила использования:
Установка инструмента:

Выберите цангу ER32 с соответствующим диаметром, соответствующим хвостовику инструмента.
Вставьте цангу в гайку патрона до фиксации в удерживающем кольце.
Установите инструмент в цангу, обеспечивая равномерное распределение зажимающей силы.
Затяжка гайки:
Вручную навинтите гайку с цангой и инструментом на патрон.
Используйте специальный ключ для окончательной затяжки гайки, избегая чрезмерного усилия, чтобы предотвратить повреждение цанги или патрона.
Установка патрона в шпиндель:
Очистите конусные поверхности патрона и шпинделя от загрязнений и смазки.
Вставьте патрон в шпиндель станка и зафиксируйте его с помощью соответствующего штревельного болта M24 (приобретается отдельно).
Обслуживание:
Регулярно проверяйте состояние цанг, гайки и патрона на наличие износа или повреждений.
Очищайте и смазывайте резьбовые соединения для предотвращения коррозии и обеспечения плавной работы.

Соблюдение данных рекомендаций обеспечит долговечность оборудования и высокое качество обработки деталей.
