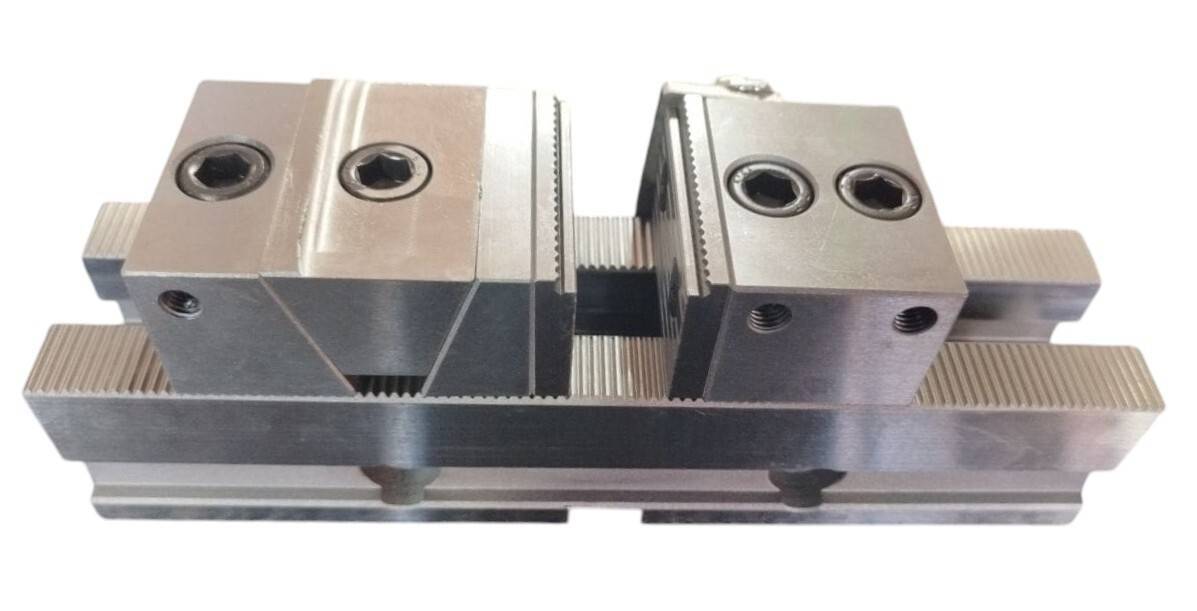

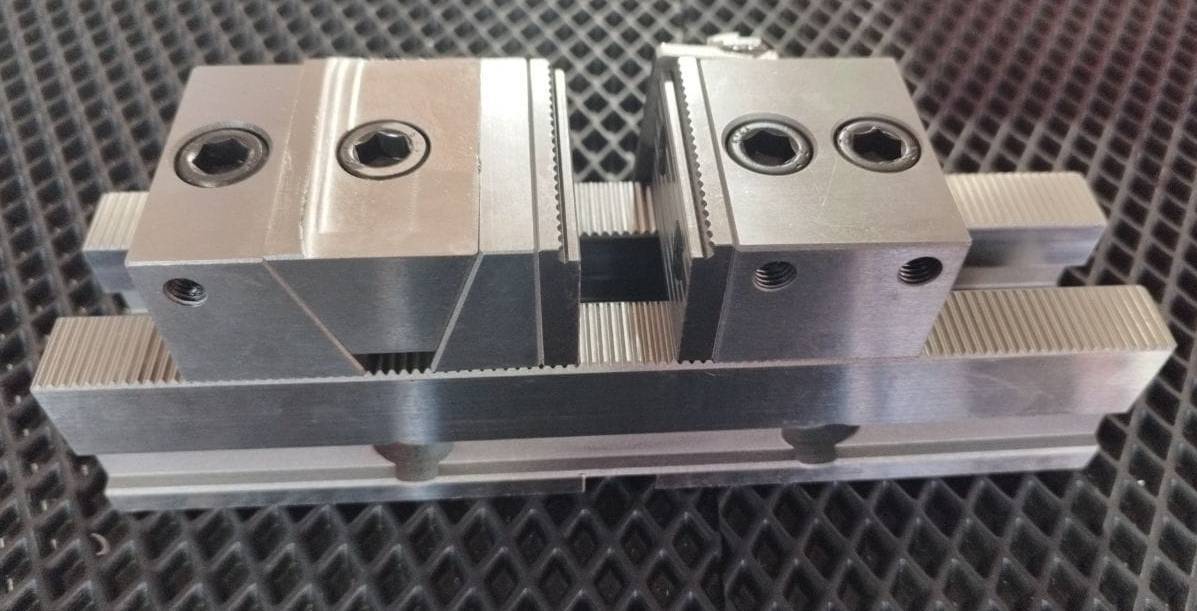

CS.60.250 Тиски центричные 60х115 BARRACUDA

Область применения:

Фрезерные станки с ЧПУ, шлифовальные станки, электроэрозионные станки – для производительной и высокоточной обработки;

Характеристики:

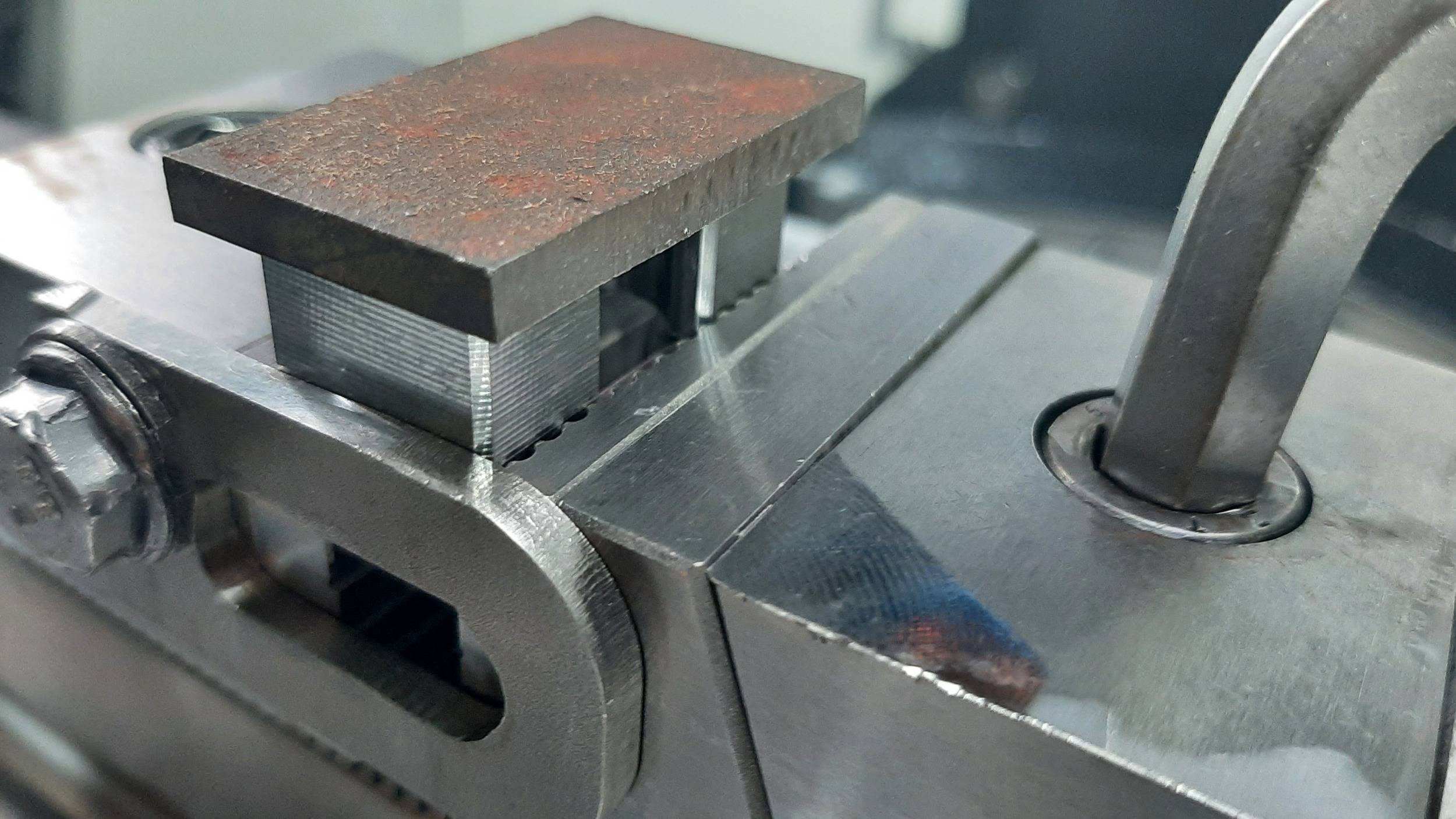

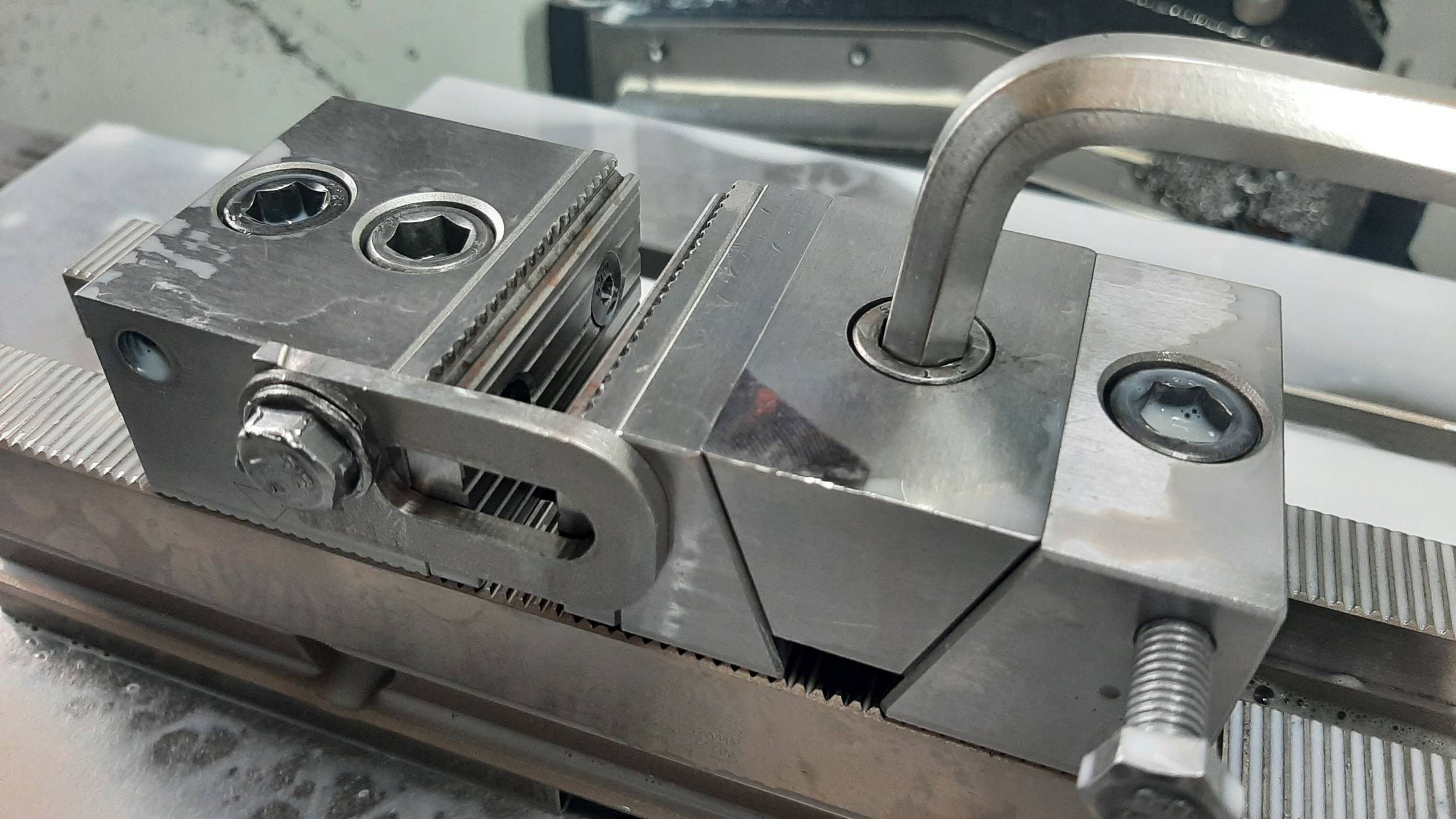

Закрепление заготовок с неровными гранями ;

Закрепление заготовок зубчатыми вставками;

Регулирование усилия зажима заготовки обеспечивается при помощи динамометрического ключа;

Базовые и рабочие поверхности отшлифованы;

Твердость рабочих поверхностей тисков 46...52 HRCэ;

Установка систем на стол станка в горизонтальном положении и положении на ребро.

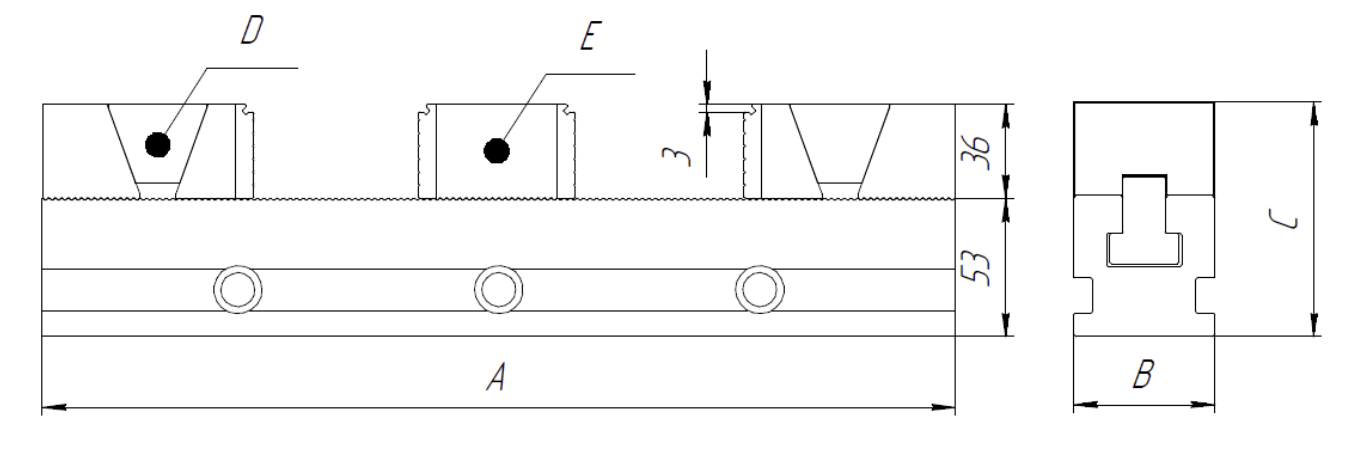

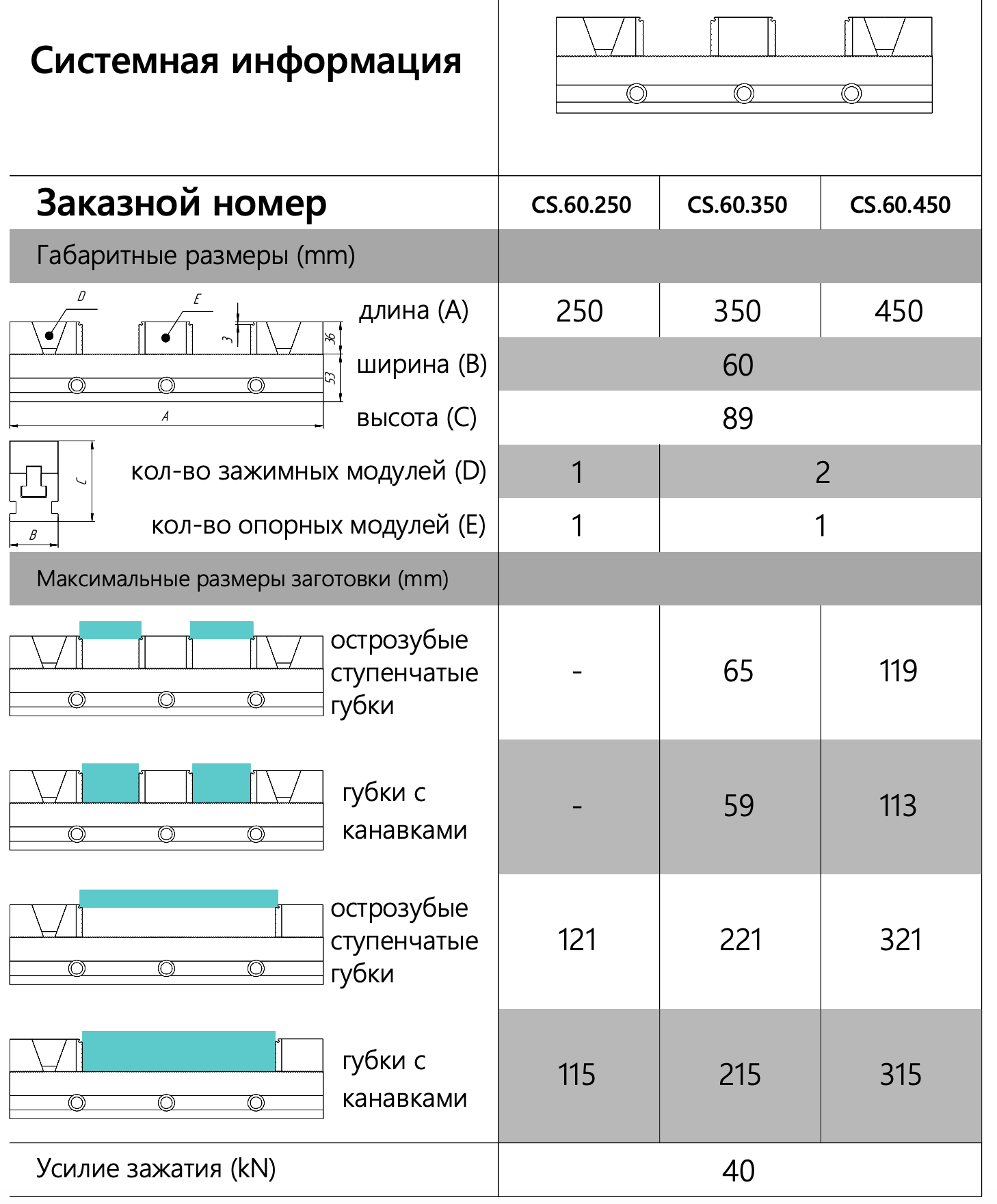

• CS.60.250 (Длина зажима = 115 mm; A=250 mm; B=60 mm; C=89 mm; D=1 шт; E=1 шт.)
• CS.60.350 (Длина зажима = 215/59 mm; A=350 mm; B=60 mm; C=89 mm; D=2 шт; E=1 шт.)
• CS.60.450 (Длина зажима = 315/113 mm; A=350 mm; B=60 mm; C=89 mm; D=2 шт; E=1 шт.)
• CS.80.250 (Длина зажима = 115 mm; A=250 mm; B=80 mm; C=89 mm; D=1 шт; E=1 шт.)
• CS.80.350 (Длина зажима = 215/59 mm; A=350 mm; B=80 mm; C=89 mm; D=2 шт; E=1 шт.)
• CS.80.450 (Длина зажима = 315/113 mm; A=350 mm; B=80 mm; C=89 mm; D=2 шт; E=1 шт.)
• CS.100.250 (Длина зажима = 115 mm; A=250 mm; B=100 mm; C=89 mm; D=1 шт; E=1 шт.)
• CS.100.350 (Длина зажима = 215/59 mm; A=350 mm; B=100 mm; C=89 mm; D=2 шт; E=1 шт.)
• CS.100.450 (Длина зажима = 315/113 mm; A=350 mm; B=100 mm; C=89 mm; D=2 шт; E=1 шт.)

Базовый комплект поставки оснащен:
Двумя отверстиями Ф16 мм. для установки на базовые плиты;

Отверстиями для крепления к базовым плитам и Т-образному пазу стола;

Двумя шпонками 18 мм. для базирования по Т-образному пазу стола;

Т-образными гайками для закрепления на столе станка.
