CDMeccanica

http://www.cdmeccanica.it/

PDF-каталоги:

 Каталог токарных кулачков 2019

CDMeccanica (Италия)

Производство токарных кулачков

  • Cырые кулачки метрическая рейка (для патронов KITAGAWA, AUTOSTRONG, HOWA, SCHUNK, SAMCHULLY...)
  • Сырые кулачки дюймовая рейка (для патронов AUTOBLOK, BERG, FORKARDT, ROHM, SCHUNK, SMW...)
  • Сырые кулачки паз-шпонка (для патронов AUTOBLOK, ROHM, SCHUNK...)
  • Сырые алюминиевые кулачки
  • Каленые реверсивные кулачки
  • Каленые кулачки для зажима по наружнему диаметру
  • Каленые кулачки для зажима малых диаметров
  • Каленые кулачки для зажима по внутреннему диаметру
  • Заготовки токарных кулачков
  • Сырые секторные кулачки
  • Сухари для токарных патронов
  • Кулачки по чертежам заказчика

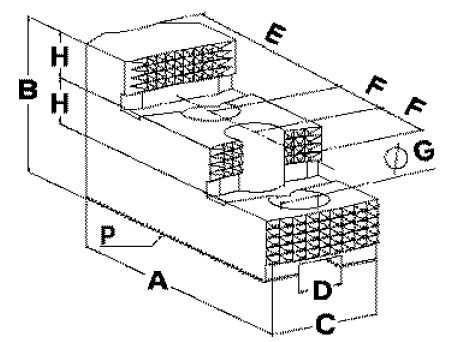

Каленые кулачки "Дюймовая рейка 1/16" Х 90°" | тип AUTOBLOK

Артикул Диаметр патрона A B C D* E F* G H Зубчатая рейка
3101/MTR 5" 130 мм 58 34 29 12 14 16 9 8.5 1/16"х90°
3102/MTR 6" 160 мм 65 39 34 14 18 16 11 10 1/16"х90°
3103/MTR 8" 200 мм 82 45 38 17 19 23 13 10.5 1/16"х90°
3104/MTR 10" 250 мм 105 56 45 21 28 30 17 13.5 1/16"х90°
3105/MTR 12" 315 мм 122 56 45 21 43 30 17 13.5 1/16"х90°
3106/MTR* 15" 400 мм 120 74 55 21 31 34 17 22 1/16"х90°
3110/MTR от 400 мм 147 73 55 25.5 46 38 21 32 3/32"х90°
3111/MTR от 630 мм 147 75 70 25.5 46 38 21 32 3/32"х90°

* - использовать только сухари с одним отвестием

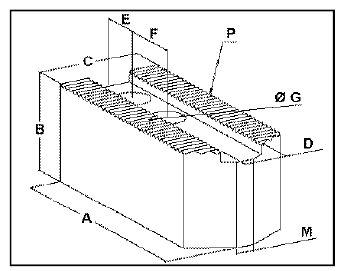

Сырые кулачки "Дюймовая рейка 1/16" Х 90°" | тип AUTOBLOK

Для сложных форм заготовок.

Артикул Диаметр патрона A B C D* E F* G M Зубчатая рейка
10.22.01/A 5" 130 мм 60 30 30 12 15 16 9 10 1/16"х90°
10.22.02/A 6" 160 мм 75 35 35 14 16 16 11 8 1/16"х90°
10.22.05/A 8" 200 мм 95 40 40 17 20 23 13 12 1/16"х90°
10.22.07/A 10" 250 мм 115 50 50 21 20 30 17 20 1/16"х90°
10.22.08/A 12" 315 мм 130 50 50 21 22 30 17 20 1/16"х90°
10.22.09/A** 15" 400 мм 145 60 60 21 25 30 17 22 1/16"х90°
10.22.09/A C. 25,5 от 400 мм 145 60 60 25.5 25 38 21 22 3/32"х90°
10.22.11/A C. 25,5 от 630 мм 160 70 70 25.5 25 38 21 22 3/32"х90°

* - чтобы кулачки были совместимы с вашим патроном в первую очередь должны соответствовать размеры D (ширина паза) и F (расстояние между болтами)

 ** - использовать только сухари с одним отвестием

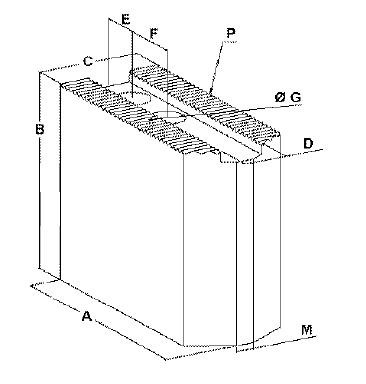

Высокие кулачки "Дюймовая рейка 1/16" Х 90°" | тип AUTOBLOK

Артикул Диаметр патрона A B C D* E F* G M Зубчатая рейка
10.22.02/A L95 6" 160 мм 95 35 35 14 16 16 11 8 1/16"х90°
10.22.02/A H50 75 50 35
10.22.02/A H60 75 60 35
10.22.05/A H50 8" 200 мм 95 50 40 17 20 23 13 12 1/16"х90°
10.22.05/A H60 95 60 40
10.22.05/A H80 95 80 40
10.22.05/A H100 95 100 40
10.22.05/A H120 95 120 40
10.22.07/A H60 10" 250 мм 115 60 50 21 20 30 17 20 1/16"х90°
10.22.07-8/A H80 125 80 50
10.22.07-8/A H100 125 80 50
10.22.07-8/A H120 125 80 50
10.22.07-8/A H150 125 80 50
10.22.08/A H60 12" 315 мм 130 60 50 21 22 30 17 20 1/16"х90°
10.22.08/A L150 150 50 50
10.22.09/A H80* 15" 400 мм 145 80 60 21 25 30 17 22 1/16"х90°
10.22.09/A H100* 145 100 60
10.22.09/A H120* 145 120 60

 * -  использовать только сухари с одним отвестием
